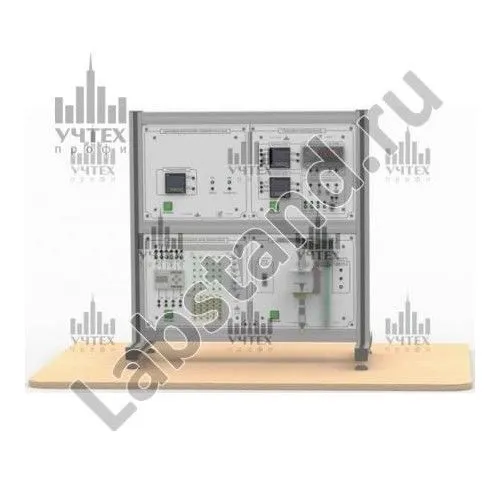

Установка "Системы автоматизации и управления" конфигурации "САУ-СЕНСОР-НР"
Установка "Системы автоматизации и управления" конфигурации "САУ-СЕНСОР-НР" предназначена для изучения дисциплин, связанных с автоматизацией различных отраслей промышленности, программированием промышленных средств автоматизации.
| Габариты: | 555х542х310 мм |
| Масса: | не более 25 кг |
| Электропитание: | 220 В, 50 Гц |
| Потребляемая мощность: | не более 200 ВА |
Состав:
- Модули: регулятора температуры; интеллектуального реле; пультового оборудования; датчиков технологической информации.
- Каркас.
- Комплект бесконтактных конечных выключателей.
- Комплект накладных панелей.
- Комплект силовых кабелей и соединительных проводов.
- Техническое описание лабораторного стенда.
- Методические указания к проведению лабораторных работ.
Перечень лабораторных работ:
1. Изучение пультового оборудования:1.1 Изучение многофункционального таймера OMRON H5CX-AD:
– технические характеристики и принципы программирования;
– программирование согласно заданию и проверка правильности выполнения программы.
1.2 Изучение многофункционального счётчика OMRON H7CX-AUD1:
– технические характеристики и принципы программирования;
– программирование согласно заданию и проверка правильности выполнения программы.
1.3 Изучение индикатора–регулятора OMRON K3MA-J-A2:
– технические характеристики и принципы программирования;
– программирование согласно заданию и проверка правильности выполнения программы.
2. Изучение интеллектуального реле OMRON ZEN-10C1DR-D:
– изучение технических характеристик и принципов программирования реле;
– разработка и создание программ автоматического управления процессами с помощью кнопочной панели реле;
– 8 вариантов технологических объектов, представленных в виде мнемосхем:
управление нагревателями печи;
управление асинхронным электродвигателем;
управление гирляндой;
управление линией откачки дренажных вод;
светофор;
счёт импульсов;
бегущий огонь;
приготовление смеси.
3. Изучение датчиков технологической информации:
– технические характеристики;
– принципы работы датчиков;
– рабочие характеристики емкостного и индуктивного датчиков в «путевом» режиме;
– рабочие характеристики емкостного и индуктивного датчиков в «торцевом» режиме;
– статическая характеристика индуктивного преобразователя перемещений;
– рабочие характеристики оптического датчика;
– рабочие характеристики ультразвукового конечного выключателя;
– рабочие характеристики магниточуствительных датчиков на основе герконов и датчиков Холла в «путевом» режиме;
– рабочие характеристики магниточуствительных датчиков на основе герконов и датчиков Холла в «торцевом» режиме.
4. Изучение цифрового контроллера температуры OMRON E5CN:
– технические характеристики и принципы программирования;
– программирование согласно заданию;
– рабочие переходные характеристики.
