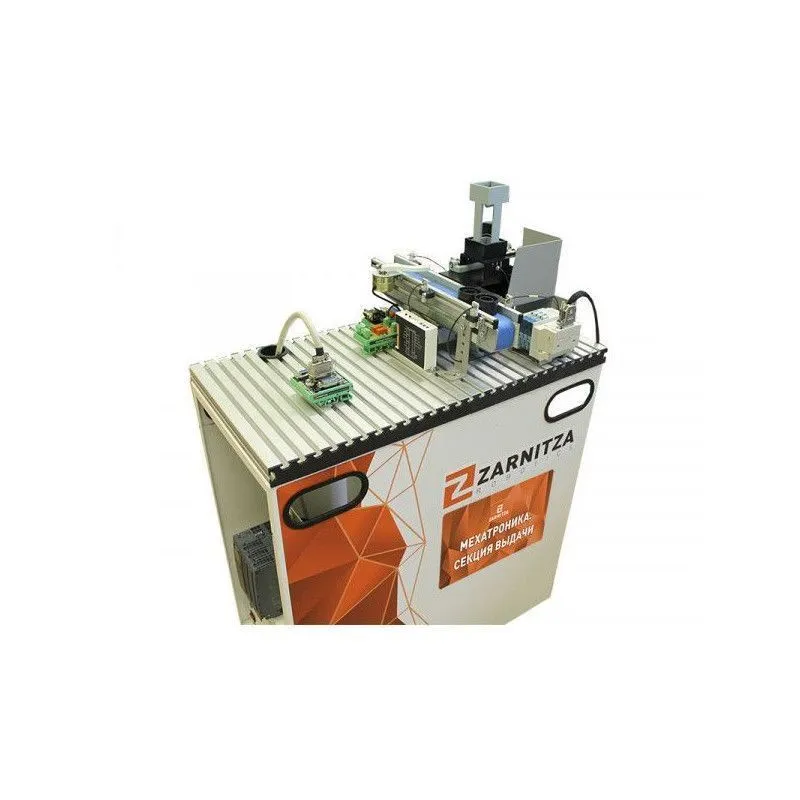

Стенд"Мехатроника. Секция выдачи"УП6305

Стенд"Мехатроника. Секция выдачи"УП6305

Стенд"Мехатроника. Секция выдачи" предназначен для использования в процессе обучения при подготовке специалистов в области проектирования, монтажа, программирования, ввода в эксплуатацию, эксплуатации, технического обслуживания и поиска неисправностей в производственных установках.

Возможно использование комплекса для подготовки к Junior & WorldSkills. Также возможно использование данной станции совместно с зарубежными аналогами.


Мехатронные комплексы позволяют моделировать работу автоматизированных производственных установок и конвейеров различных конфигураций. Мехатронные станции "Зарница" представляют собой установки модульного типа на мобильном основании, что позволяет составлять различные комбинации мехатронных ячеек для решения тех или иных учебно-производственных задач.

Секция выдает и транспортирует заготовки. При необходимости секция может задержать на транспортере заготовки и отсортировать их. При этом станция совмещает электрические приводы и пневматические исполнительные устройства.

Учебно-методические материалы, поставляемые в комплекте с изделием, позволят на практике познакомиться с устройством электрических и пневматических исполнительных устройств, датчиков технологической информации, алгоритмизацией производственных процессов и программированием ПЛК (программируемых логических контроллеров). В комплект входит специализированное программное обеспечение, позволяющее моделировать работу мехатронных ячеек и составлять рабочие алгоритмы станции.

Питание осуществляется от однофазной сети переменного тока. Напряжение сети питания 220 В, частота 50 Гц (+/- 1Гц). Допускается подключать только к розетке с заземлением. Розетка соответствует типу "ЕВРО", степень защиты не хуже IP20. Розетка должна быть рассчитана на напряжение 220 В, номинальный ток 16 А.

Артикул УП6305
Габариты: 350 х 700 х 1260 мм
Напряжение питания: 24 В

Базовая комплектация:

Секция выдачи в сборе

1

Программное обеспечение (на электронном носителе)

1

Набор заготовок

1

Монтажный комплект (инструменты, стяжки)

1

Комплект соединительных проводов и кабелей

1

Дополнительная комплектация:

Мехатроника. Секция сборки

1

Мехатроника. Секция сортировки и накопления

1

Мехатроника. Секция сортировки, паллетирования и хранения

1

Мехатроника. Секция переноса

1

Мехатроника. Секция сортировки и распределения

1

Компрессор сжатого воздуха 6 атм.

1


Дополнительное оборудование и программное обеспечение (ПО):

  • Мехатроника. Секция сборки.
  • Мехатроника. Секция сортировки и накопления.
  • Мехатроника. Секция сортировки, паллетирования и хранения.
  • Мехатроника. Секция переноса.
  • Мехатроника. Секция сортировки и распределения.

Комплект поставки:

  1. Секция выдачи в сборе.
  2. Программное обеспечение (на электронном носителе).
  3. Набор заготовок.
  4. Монтажный комплект (инструменты, стяжки).
  5. Комплект соединительных проводов и кабелей.
  6. Паспорт изделия.
  7. Руководство по эксплуатации.
  8. Методические рекомендации.

*Для работы станции необходим источник сжатого воздуха с давлением не менее 4атм. или компрессор (приобретается отдельно).

Состав (основного изделия):

  • Алюминиевая профильная плита.
  • Блок подготовки воздуха.
  • Конвейерный модуль.
  • Сепаратор заготовок.
  • Мини-терминал ввода-вывода.
  • Контроллер двигателя постоянного тока.
  • Оптические датчики.
  • Магазинный модуль.
  • Мини-терминал ввода-вывода.
  • Интерфейс подключения входов и выходов.
  • Набор инструментов.
  • Кабель для промышленных сетей.
  • Мобильное основание.
  • Кабель дискретный.
  • Кабель питания.
  • Панель управления.
  • Панель с контроллером.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Разновидности и принцип работы пневмооборудования производственных ячеек.
  2. Разновидности и принцип работы электрооборудования производственных ячеек.
  3. Знакомство со средой разработки управляющих программ для производственных ячеек и конвейеров.
  4. Разновидности и принцип работы датчиков производственных ячеек.
  5. Сборка производственной ячейки.
  6. Отладка работы производственной ячейки.

*
*
Цена: по запросу
*
