Стенд "Основы мехатроники" УП6734

Стенд "Основы мехатроники" УП6734

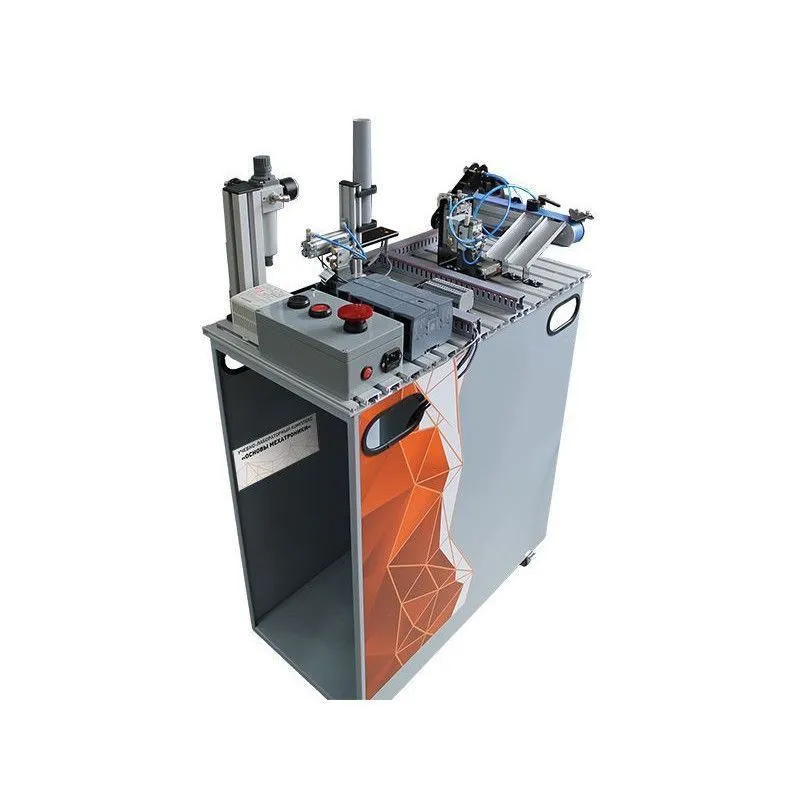

Стенд "Основы мехатроники" представляет собой мехатронную ячейку, перемещающую заготовки из магазина на конвейерную ленту для последующей сортировки по типу изготавливаемого материала и цвета. Для перемещения заготовок применяется поворотный пневматический манипулятор с вакуумным захватом. Для сортировки заготовок используется комплект датчиков промышленного образца.

Стенд предназначен для использования в процессе изучения программирования промышленных контроллеров, систем электро- и пневмоавтоматики и автоматизации производства в учреждениях среднего и высшего профессионального образования по направлениям: "Мехатроника", "Робототехника", "Автоматизация производства". Может быть использован также при подготовке к соревнованиям WorldSkills.


Артикул УП6734
Габариты: 360 х 710 х 1200 мм
Масса: не более 30 кг
Электропитание: 220 В, 50 Гц

Комплект поставки:

1. Мехатронная станция в сборе.
2. Набор заготовок.
3. Паспорт изделия.
4. Монтажный комплект.
5. Руководство по эксплуатации.
6. Методические рекомендации по проведению лабораторных работ.

Состав (основного изделия):

  • Алюминиевая плита-основание.
  • Блок электропитания.
  • Блок подготовки сжатого воздуха с фильтром и маслоотделителем, манометром.
  • Панель электроуправления.
  • Клеммная коробка.
  • Гравитационный магазин с пневмотолкателем.
  • Накопительный модуль.
  • Пневматический перекладчик.
  • Программируемый логический контроллер (ПЛК).
  • Блок ручного управления.
  • Программируемый логический блок.
  • Герконовые датчики.
  • Оптические датчики.
  • Индуктивный датчик.
  • Ленточный конвейер.
  • Мобильное основание.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Разновидности и принцип работы пневмооборудования производственных ячеек.
  2. Разновидности и принцип работы электрооборудования производственных ячеек.
  3. Знакомство со средой разработки управляющих программ для производственных ячеек и конвейеров.
  4. Разновидности и принцип работы датчиков производственных ячеек.
  5. Сборка производственной ячейки.
  6. Отладка работы производственной ячейки.


*
*
Цена: по запросу
*
