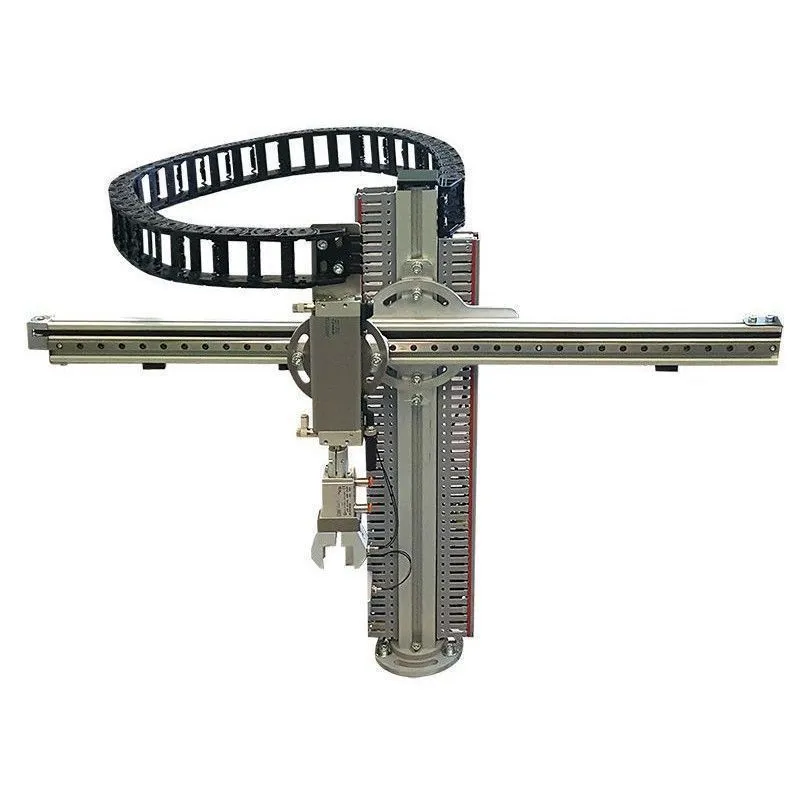

Установка "Двухосевой подъемно-транспортный модуль" УП6597
Двухосевой подъемно-транспортный модуль служит для перемещения заготовок по двум координатам (Z и Y). Состоит из пневматического захвата, пневмоцилиндра, перемещающего заготовку по оси Z и электрического привода, перемещающего каретку с пневмоцилиндром и пневмозахватом по оси Y.
Используется как дополнительный модуль для установки на учебные мехатронные станции. Предназначен для подготовки специалистов в области создания и эксплуатации автоматизированных производственных систем. Возможно использование комплекса для подготовки к Junior & WorldSkills.
| Артикул | УП6597 |
| Габариты: | 750 х 510 х 120 мм |
| Масса: | не более 5 кг |
| Напряжение питания: | 24 В |
| Длина хода по оси Z: | 80 мм |
| Длина хода по оси Y: | 600 мм |
| Диаметр поршня пневмоцилиндра оси Z: | 18 мм |
| Электрическое подключение пневмоострова: | разъем D-Sub, 15-пин, 2-х рядный (МЭК 807.3) |
Базовая комплектация:
|
Двухосевой подъемно-транспортный модуль в сборе |
1 |
|
Датчики конечных положений по оси Z |
2 |
|
Датчики конечных положений по оси Y |
3 |
|
Пневмоостров управления осью Z и пневмозахватом |
1 |
|
Контроллер двигателя постоянного тока с реверсом |
1 |
|
Оптический датчик, диффузионный |
1 |
|
Аналоговый оптический датчик |
1 |
Комплект поставки:
- Двухосевой подъемно-транспортный модуль в сборе.
- Паспорт изделия
*Для работы двухосевого подъемно-транспортного модуля необходим источник сжатого воздуха с давлением не менее 6 атм. или компрессор (приобретается отдельно).
Состав (основного изделия):
- Двухосевой подъемно-транспортный модуль.
- Датчики конечных положений по оси Z.
- Датчики конечных положений по оси Y.
- Пневмоостров управления осью Z и пневмозахватом.
- Контроллер двигателя постоянного тока с реверсом.
- Оптический датчик, диффузионный.
- Аналоговый оптический датчик.
