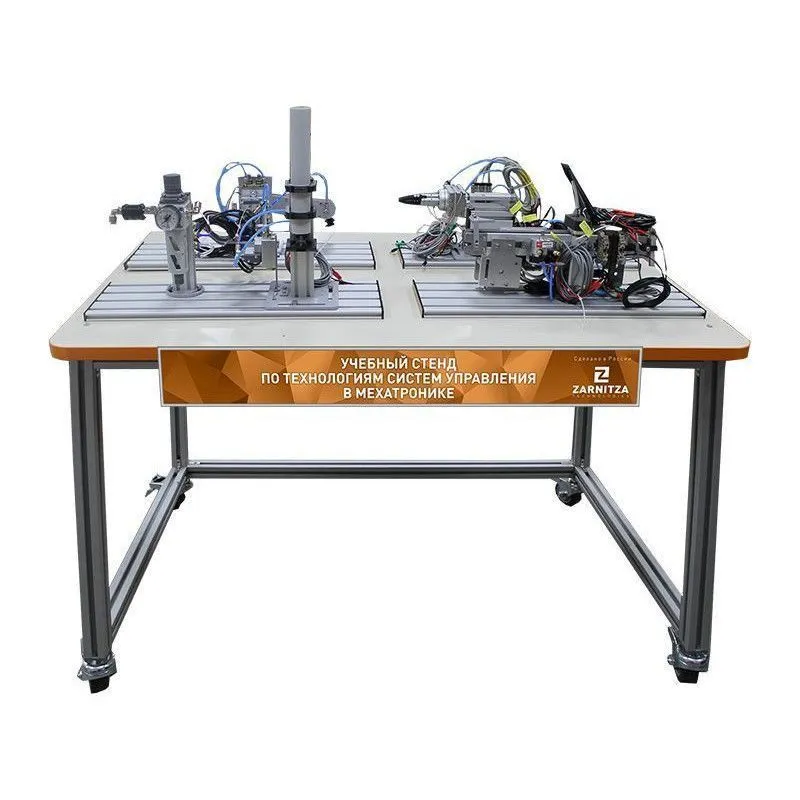

Стенд стенд по технологиям систем управления в мехатронике, УП6822

Стенд стенд по технологиям систем управления в мехатронике, УП6822

"Учебный стенд по технологиям систем управления в мехатронике" состоит из четырех действующих моделей промышленных механизмов с пневматическими и электрическими приводами, а также устройств их ручного и программного управления, как то:

– Гравитационный магазин;
– Ленточный конвейер;
– Пневматический манипулятор;
– Пневматический перекладчик.

Каждый из этих узлов смонтирован на алюминиевой профильной плите и может использоваться как самостоятельно, так и вместе с другими узлами. При необходимости исполнительные механизмы и датчики, составляющие один узел, могут быть перемонтированы в любую возможную конфигурацию. В комплект входят модели промышленных механизмов различной степени сложности и функционального назначения, которые позволяют изучить как принципы работы и конструктивное исполнение различных механизмов, так и способы управления ими.

Каждый из четырех узлов оснащается пультом ручного управления дискретными сигналами, позволяющим управлять исполнительными механизмами узла и контролировать в реальном времени состояние датчиков системы.

В состав стенда так же входят два моноблока с встроенными программируемыми логическими контроллерами для автоматического управления работой модулей по заданной программе.

Все механизмы стенда предназначены для работы с цилиндрическими деталями, имеющимися в составе комплекта поставки.


Артикул УП6822
Габариты: 720 × 550 × 370 мм (Д×В×Ш)
Масса: 10 кг
Электропитание: от однофазной сети переменного тока напряжением 220 В, частотой 50 Гц
Потребляемая мощность: 300 Вт

Комплект поставки:

  1. Учебный стенд по технологиям систем управления в мехатронике
  2. Комплект кабелей и принадлежностей для проведения лабораторных работ
  3. Набор деталей (пластиковый цилиндр, пластиковый стакан, металлический цилиндр и металлический стакан.3 шт. каждого типа)
  4. Специализированное программное обеспечение
  5. Ноутбук
  6. Паспорт
  7. Руководство по эксплуатации
  8. Методические рекомендации по проведению лабораторных работ

Состав (основного изделия):

Основные узлы:

  • гравитационный магазин;

- герконовый датчик положения (2 шт.)

  • пневматический перекладчик

- герконовый датчик положения (2 шт.);

  • пневматический манипулятор (4 датчика);

- герконовый датчик положения (2 шт.)

  • ленточный конвейер;

               - оптический датчик с разнесенной оптикой (1шт.)
               - оптоволоконный датчик (1шт.)
               - индуктивный датчик (1шт.)
              - герконовый датчик положения (2 шт.)


Вспомогательные узлы:

  • информационная платформа:

- оптоволоконный датчик (2 шт.);
- индуктивный датчик;


  • приемный лоток (4 шт.);
  • блок подготовки воздуха;
  • компрессор (10 л, рабочее давление – 8 бар, 120 л/мин, уровень шума 54 дБ);
  • монтажная плита (4 шт.) размер одной плиты (ШхДхВ), 180 х 500 х 15 мм;

Управление и программирование:

  • модуль ручного управления (4 шт.);
  • программируемый логический модуль на базе ПЛК «Овен» (2 шт.);


Учебно-методическое пособие по проведению лабораторных работ:

  1. Разновидности и принцип работы пневмооборудования производственных ячеек.
  2. Разновидности и принцип работы электрооборудования производственных ячеек.
  3. Знакомство со средой разработки управляющих программ для производственных ячеек и конвейеров.
  4. Разновидности и принцип работы датчиков производственных ячеек.
  5. Сборка производственной ячейки.
  6. Отладка работы производственной ячейки.

*
*
Цена: по запросу
*
