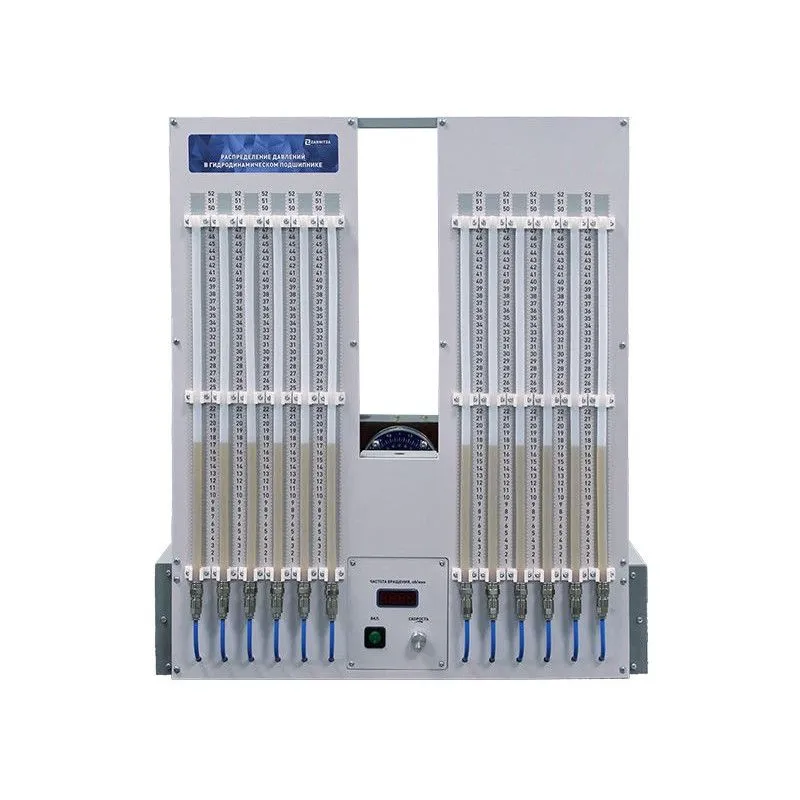

Стенд "Распределение давлений в гидродинамическом подшипнике" УП6733

Стенд "Распределение давлений в гидродинамическом подшипнике" УП6733

Конструктивно лабораторный стенд комплекта выполнен в настольном каркасном исполнении. На каркасе лабораторного стенда располагается прозрачная ванна со смазывающей жидкостью, в которой закреплен блок подшипников для вала и приводного мотора-редуктора. Внутри ванны размещен корпус подшипника с точками отбора давления, расположенными по окружности корпуса. В ванну через уплотнение входит вал, приводимый от двигателя с регулируемой частотой вращения. Корпус гидродинамического подшипника имеет возможность изменения зазора с шейкой вала от нулевого до номинального, моделируя процесс "всплытия вала".

Давление измеряется пьезометрами. Частота вращения вала определяется посредством оптического датчика. Вращение вала обеспечивается мотором-редуктором.


Комплект учебно-лабораторного оборудования "Распределение давлений в гидродинамическом подшипнике" (далее – стенд) предназначен для изучения работы гидродинамического подшипника, определения соотношения давлений в разных точках гидродинамического подшипника, расположенных по окружности корпуса, при изучении курсов "Детали машин" и "Теоретическая механика".

Состав (основного изделия):

  • Основание стенда.
  • Прозрачная емкость.
  • Подшипниковый узел.
  • Мотор-редуктор.
  • Пьезометр (12 шт.).

Учебно-методическое пособие по проведению лабораторных работ:

  1. Распределение давлений в гидродинамическом подшипнике в зависимости от зазора между валом привода и корпусом подшипника.

Артикул УП6733
Габариты: 700 х 420 х 800 мм
Масса: не более 30 кг
Электропитание: 220 В, 50 Гц
*
*
Цена: по запросу
*
