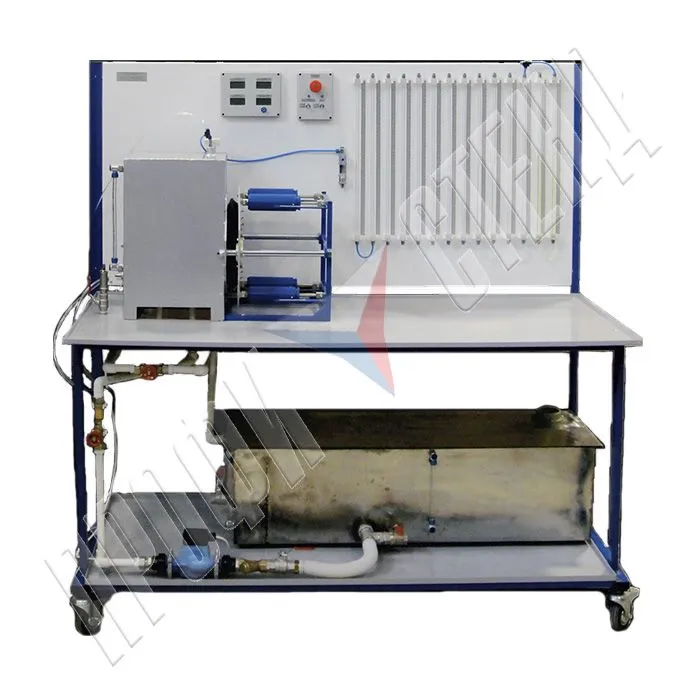

Стенд "Гидростатика-М" ГС-09-5ЛР-01
Стенд должен быть предназначен для проведения 5 лабораторных работ группой 2–3 человека. В комплект поставки должны входить руководство по эксплуатации стенда, паспорт, методические указания по проведению следующего перечня лабораторных работ.
Стенд позволяет определять избыточное и вакуумметрическое давление, определять давление в различных точках покоящейся жидкости, силы давления на плоскую поверхность бака и плотность неизвестной жидкости. Конструкция стенда должна быть выполнена следующим образом: Рамная металлическая конструкция стенда с полимерным покрытием, с двумя поддонами, верхним и нижним и передней панелью. На верхнем поддоне (столешнице) должна размещаться емкость (резервуар), для создания внутри него избыточного или вакуумметрического давления. На боковой стенке емкости должен быть подвижный люк, позволяющий экспериментально определять результирующую сил давления на стенку емкости и эпюру распределения давления при различных степенях заполнения емкости при избыточном давлении или разряжении. На передней панели должны быть установлены блок управления, контрольно-измерительный блок и комплект пьезометров с уровнем измерения от 0 до 500 мм. Конструкция блока пьезометров должна обеспечивать возможность их сообщения в различном порядке. На нижнем поддоне, под столешницей стенда, должен размещаться дополнительный технологический гидравлический бак (резервуар) с водой, из которого должна осуществляется подача воды в систему центробежным циркуляционным насосом, также размещенным на нижнем поддоне. Циркуляционный насос должен использоваться для создания избыточного давления. Также в состав стенда должен входить пьезометр дополнительный для измерения повышенных уровней давления и разряжения, который может устанавливаться на стене или крепится к раме стенда, уровень измерения дополнительного блока от –850 до 2050 мм.
– дополнительный блок пьезометров (настенное крепление или крепление к раме стенда) не более, мм 250х50х3000;
– гидравлический бак из коррозионно-стойких материалов объемом не менее 130 л – 1 шт.;
– резервуар для создания избыточного давления и разряжения из коррозионно-стойких металлических материалов объемом не менее 35 л. снабженный подвижной стенкой закрепленной на пружинных блоках, обеспечивающих возможность измерения перемещений верхней кромки стенки и нижней раздельно– 1 шт.;
– насосы типа WCP 25-40G или эквивалент, подача на максимальном режиме не менее 35 л/мин, максимальный напор не менее 4 м; три режима работы – 1 шт.;
– краны шаровые Ду25 –2 шт.;
– задвижки клиновые регулировочные Ду15 или Ду20 – 2 шт.;
–датчики давления результаты замеров которых отображаются на цифровых табло с количеством разрядов не менее 3 и размерами цифр не менее 5 х 8 мм – 4 шт. Избыточное давление жидкости отображается в килопаскалях (кПа) на дисплеях измерителей-индикаторов. В случае разряжения результаты (недостаток давления до атмосферного) отображаются со знаком «–». – пьезометры высотой не менее 500 мм, снабженные быстроразъемным соединением в верхней и нижней точке – 14 шт.;
СОСТАВ:
– несущая металлическая рама с полимерным окрашиванием на колесах с тормозными механизмами (размеры, мм, не более: длина – 1900, глубина – 760, высота 1700) – 1 шт.;– дополнительный блок пьезометров (настенное крепление или крепление к раме стенда) не более, мм 250х50х3000;
– гидравлический бак из коррозионно-стойких материалов объемом не менее 130 л – 1 шт.;
– резервуар для создания избыточного давления и разряжения из коррозионно-стойких металлических материалов объемом не менее 35 л. снабженный подвижной стенкой закрепленной на пружинных блоках, обеспечивающих возможность измерения перемещений верхней кромки стенки и нижней раздельно– 1 шт.;
– насосы типа WCP 25-40G или эквивалент, подача на максимальном режиме не менее 35 л/мин, максимальный напор не менее 4 м; три режима работы – 1 шт.;
– краны шаровые Ду25 –2 шт.;
– задвижки клиновые регулировочные Ду15 или Ду20 – 2 шт.;
–датчики давления результаты замеров которых отображаются на цифровых табло с количеством разрядов не менее 3 и размерами цифр не менее 5 х 8 мм – 4 шт. Избыточное давление жидкости отображается в килопаскалях (кПа) на дисплеях измерителей-индикаторов. В случае разряжения результаты (недостаток давления до атмосферного) отображаются со знаком «–». – пьезометры высотой не менее 500 мм, снабженные быстроразъемным соединением в верхней и нижней точке – 14 шт.;
| Габариты: | размеры без панели дополнительных пьезометров не более: длина – 1900, глубина – 760, высота 1700, мм. в сборе с панелью дополнительных пьезометров не более: длина – 2150, глубина – 760, высота 3000, мм |
| Масса: | не более 120 кг (без рабочей жидкости) |
| Электропитание: | от сети переменного тока род тока - однофазный; частота, Гц - 50; напряжение, В - 220 |
| Потребляемая мощность: | не более 300 Вт |
| Максимальная подача насоса, л/мин: | не менее 35 |
| Максимальный напор насоса, м: | не менее 4 м |
| Заправляемый объем воды, л: | 100 |
| Максимальное избыточное давление в резервуаре, кПа: | 20 |
| Максимальное разряжение в резервуаре, кПа: | 7 |
1 Изучение методов создания давления и вакуума.
2 Изучение способов измерения давления и вакуума
3 Определение силы, действующей на боковую поверхность емкости при избыточном и вакуумметрическом давлении.
4 Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении.
5 Определение плотности «неизвестной» жидкости.
2 Изучение способов измерения давления и вакуума
3 Определение силы, действующей на боковую поверхность емкости при избыточном и вакуумметрическом давлении.
4 Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении.
5 Определение плотности «неизвестной» жидкости.
