Стенд "Гидростатика-М2" ЭЛБ-030.003.02

Стенд "Гидростатика-М2" ЭЛБ-030.003.02

Стенд предназначен для проведения 4 лабораторных работ группой из 3 человек. В комплект поставки входит руководство по эксплуатации стенда, паспорт, методические указания по проведению следующего перечня лабораторных работ:

1. Изучение методов создания давления и вакуума.
2. Изучение способов измерения давления и вакуума
3. Определение силы, действующей на боковую поверхность емкости при избыточном и вакуумметрическом давлении.
4. Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении.

Стенд позволяет определять избыточное и вакуумметрическое давление, определять давление в различных точках покоящейся жидкости, силы давления на плоскую поверхность бака.

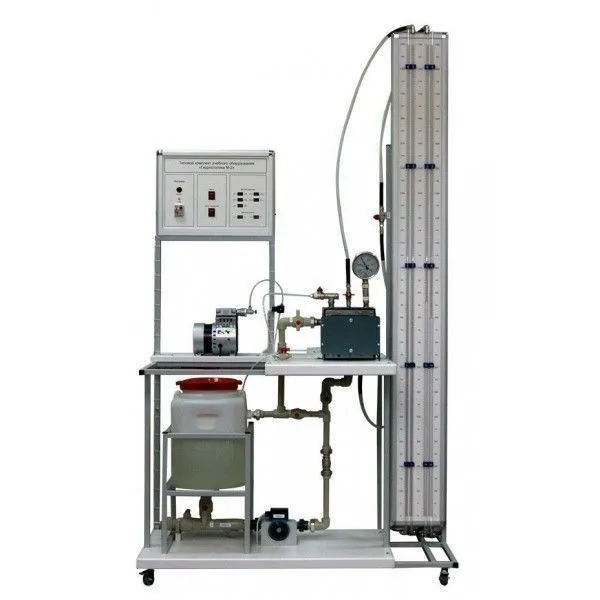

Конструкция стенда выполнена следующим образом:

Рамная металлическая конструкция стенда с полимерным покрытием, с двумя поддонами, верхним и нижним и передней панелью.

На верхнем поддоне (столешнице) размещается емкость (резервуар), для создания внутри него избыточного и вакуумметрического давления. На боковой стенке емкости имеется подвижный люк прямоугольного вида, позволяющий экспериментально определять результирующую сил давления на стенку емкости и эпюру распределения давления при различных степенях заполнения емкости при избыточном давлении и разряжении.
На передней панели установлены блок управления и контрольно-измерительный блок. Контрольно-измерительный блок содержит 3-х разрядные цифровые табло с выводом величин давления в различных точках емкости. Усилия на подвижный люк бака измеряются в двух точках (верхняя и нижняя) с помощью датчиков усилия.

На нижнем поддоне, под столешницей стенда, размещается дополнительный технологический гидравлический бак (резервуар) с водой, из которого осуществляется подача воды в систему центробежным циркуляционным насосом, также размещенным на нижнем поддоне. Циркуляционный насос используется для создания избыточного давления. Создание вакуумметрического давления осуществляется вакуумным насосом.

Избыточное давление жидкости отображается в килопаскалях (кПа) на дисплеях измерителей-индикаторов.
В случае разряжения результаты (недостаток давления до атмосферного) отображаются со знаком «минус».

Базовые эксперименты (лабораторные работы)

1. Изучение методов создания давления и вакуума.
2. Изучение способов измерения давления и вакуума
3. Определение силы, действующей на боковую поверхность емкости при избыточном и вакуумметрическом давлении.
4. Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении.



Габариты:
  • глубина 700 мм
  • длина 1200 мм
  • высота 1700 мм
Масса: 90 кг (без рабочей жидкости)
Электропитание: от однофазной сети переменного тока напряжением 220 В, частотой 50 Гц
Потребляемая мощность: 1200 Вт
Максимальная подача насоса, л/мин: 35
Максимальный напор насоса, м: 5,5
Заправляемый объем воды, л: 20
Максимальное избыточное давление в резервуаре, кПа: 40
Максимальное разряжение в резервуаре, кПа: 10

СОСТАВ:

– несущая металлическая рама с полимерным окрашиванием на колесах с тормозными механизмами (размеры, мм: длина – 1200, глубина – 700, высота 1700) – 1 шт.;
– гидравлический бак из коррозионно-стойких материалов объемом 30 л – 1 шт.;
– резервуар для создания избыточного давления и разряжения из коррозионно-стойких металлических материалов объемом 5 л, снабженный подвижным люком закрепленным на резиновой мембране – 1 шт.;
– насос WCP 25-60G, подача на максимальном режиме 35 л/мин, максимальный напор 5,5 м; три режима работы – 1 шт.;
– насос вакуумный, максимальное значение величины давления разрежения 10 кПа – 1 шт.;
– краны шаровые Ду25 –2 шт.;
–датчики давления результаты замеров которых отображаются на цифровых табло с количеством разрядов 3 и размерами цифр 5 х 8 мм – 4 шт.
– датчики усилия для измерения усилий подвижного люка, параметры соответствуют измеряемым усилиям при избыточном и вакуумметрическом давлении – 2 шт.
– блок из двух U-образных пьезометров, высота пьезометров 1900 мм, устанавливается на боковой поверхности стенда.
*
*
Цена: по запросу
*
