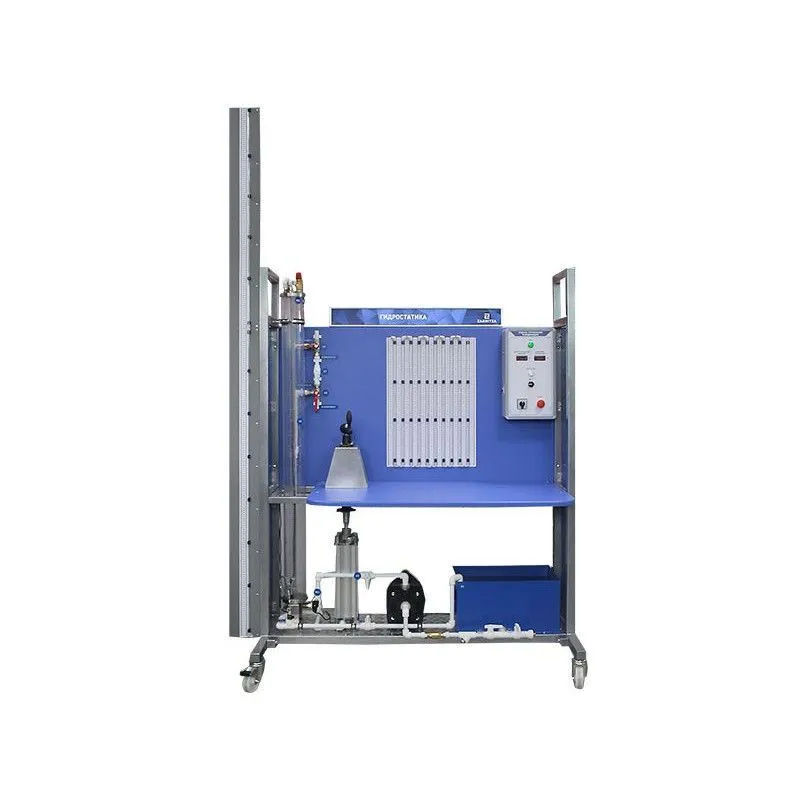

Стенд "Гидростатика" УП5907
Стенд выполнен в виде подвижного металлического основания, на рабочих поверхностях которого размещены:
- Герметичная емкость из нержавеющей стали с комплектом датчиков давления.
- Блок батарейных пьезометров.
- Блок управления и измерения.
- Панель дополнительного пьезометра для измерения давления разряжения и избыточного давления.
Комплект учебно-лабораторного оборудования "Гидростатика" предназначен для изучения приборов и методов создания избыточного давления и вакуума.
Оборудование может применяться в процессе обучения в образовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков при изучении курсов "Гидравлика", "Механика жидкости и газа", "Гидростатика".
Состав (основного изделия):
- Подвижное металлическое основание с колесными опорами.
- Расходная емкость.
- Насос центробежный.
- Герметичная емкость для создания избыточного давления и вакуума.
- Блок батарейных пьезометров.
- Блок управления и измерения.
- Панель дополнительного пьезометра для измерения давления разряжения и избыточного давления.
Учебно-методическое пособие по проведению лабораторных работ:
- Изучение методов создания давления и вакуума.
- Изучение способов измерения давления и вакуума.
- Определение силы, действующей на боковую поверхность емкости при избыточном и вакуумметрическом давлении.
- Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении.
- Определение плотности "неизвестной" жидкости. Стенд позволяет определять избыточное и вакуумметрическое давление, определять давление в различных точках покоящейся жидкости, силы давления на плоскую поверхность бака и плотность неизвестной жидкости.
| Артикул | УП5907 |
| Габариты: | 1500 х 800 х 1800 мм |
| Масса: | 180 кг |
| Электропитание: | 220 В, 50 Гц |
| Потребляемая мощность: | 1,1 кВт |
Базовая комплектация:
|
Лабораторный стенд "Гидростатика" |
1 |
|
Ноутбук |
1 |
|
Программное обеспечение |
1 |
|
Преобразователь интерфейсов USB – RS485 |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Комплект поставки:
- Лабораторный стенд "Гидростатика".
- Ноутбук.
- Программное обеспечение.
- Преобразователь интерфейсов USB – RS485.
- Комплект соединительных проводов и кабелей.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации для проведения лабораторных работ.
