Стенд "Гидростатика" ЭЛБ-030.011.01

Стенд "Гидростатика" ЭЛБ-030.011.01

Учебный комплект «Гидростатика», модель ЭЛБ-030.011.01, состоит из двух учебных лабораторных стендов.
Комплект предназначен для проведения лабораторно-практических занятий по учебным дисциплинам "Гидростатика" в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35°С и относительной влажности воздуха до 80% при +25°С.


Базовые эксперименты (лабораторные работы)

Перечень лабораторных работ учебного стенда №1:
1.Определение гидростатического давления в точках покоящейся жидкости.
2.Сравнение и взаимный пересчет давлений и сил давлений.
3.Определение плотности неизвестной жидкости по показаниям жидкостных приборов.

Перечень лабораторных работ учебного стенда №2:
1. Демонстрации закона Архимеда.
2. Гидростатический парадокс.
3. Модель гидравлического пресса.

Масса: не более 165 кг (общая)
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, 220 Вольт, частота - Гц 50
Потребляемая мощность: не более 150 В·А
Класс защиты от поражения электрическим током: I
Количество человек, которое одновременно и активно может работать на комплекте: 2
Габаритные размеры лабораторной установки No1, не более: длина (по фронту) 1035 мм;
ширина (ортогонально фронту) 680 мм;
Высота - 1600 мм.
Габаритные размеры лабораторной установки No2, не более: длина (по фронту) 1040 мм;
ширина (ортогонально фронту) 600 мм;
Высота - 1600 мм

Комплект поставки

- учебный стенд N1;
- учебный стенд N2;
- технический паспорт;
- мультимедийная методика.

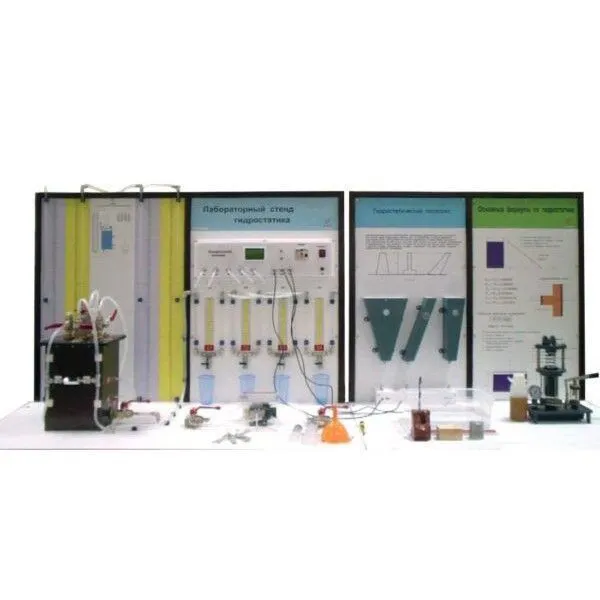

Учебный стенд №1 состоит из стола, на котором размещены резервуар с запорной арматурой и компрессор, двух демонстрационных вертикальных панелей, и измерительного комплекса.
Резервуар предназначен для хранения рабочей жидкости. Запорная арматура предназначена для создания, перераспределения и регулирования давления в разных участках гидропневматической схемы.
Компрессор предназначен для создания избыточного давления, или разряжения в разных участках гидропневматической схемы.
Демонстрационные вертикальные панели предназначены для визуального контроля и измерения разницы давлений.
Измерительный комплекс предназначен для запуска компрессора, измерения и индикации рабочих характеристик.

Учебный стенд №2 состоит из стола, на котором размещены ванна для демонстрации закона Архимеда, модель гидравлического пресса и двух демонстрационных панелей: гидростатический парадокс и основные формулы по гидростатике. Ванна для демонстрации закона Архимеда предназначена для исследования закона Архимеда.
Модель гидравлического пресса – служит для изучения устройства и действия пресса гидравлического.
Демонстрационная панель «Гидростатический парадокс» предназначена для исследования явления «Гидравлического парадокса». Состоит из трех сосудов различной формы. Датчики подключаются к измерительному модулю первой установки.
Демонстрационная панель «Основные формулы по гидростатике» предназначена для наглядного исследования основных законов и явлений гидростатики.
