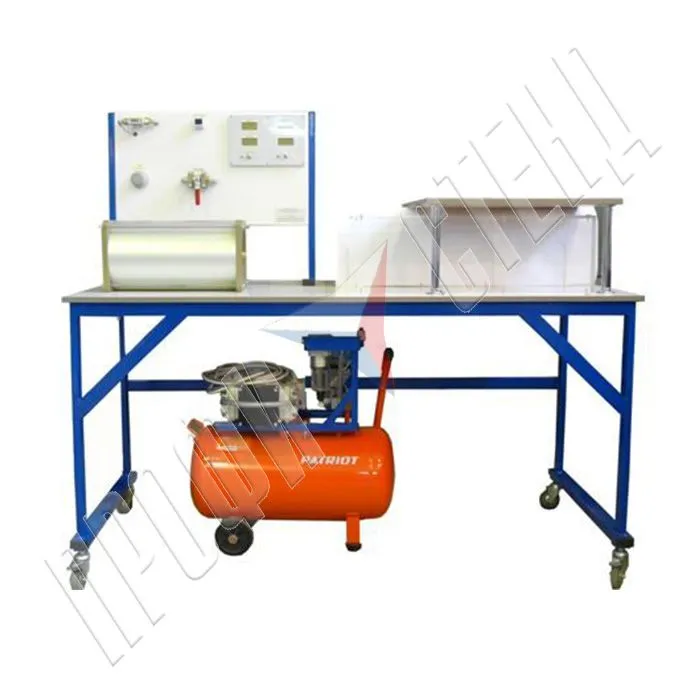

Стенд "Течение воздуха в насадках и соплах" ГД-ТВНС-014-ПК предназначен для проведения лабораторных работ по основам газовой динамики: изучение режимов течения воздуха, определение коэффициентов расхода при истечении воздуха из отверстий и насадок. Одновременно работы проводятся с группой из трех обучаемых человек.

Стенд позволяет исследовать истечение воздуха из ресивера через сменные насадки, которые имеют следующие выходные элементы:

  • отверстие с острой кромкой;
  • отверстие со скругленной кромкой;
  • внутреннее цилиндрическое отверстие;
  • внешнее цилиндрическое отверстие;
  • коноидальное отверстие;
  • коническое сходящиеся отверстие;
  • коническое расходящиеся отверстие.

Компрессорная станция является автономной и подключается к стенду с помощью гибкого трубопровода.
Контрольно-измерительная аппаратура представлена датчиками давления, температуры и расходомером. Данные с датчиков и расходомера поступают на плату АЦП, которая предназначена для связи измерительных приборов с ПЭВМ (ноутбуком). На ноутбуке установлено программное обеспечение для автоматизированного анализа данных, полученных при выполнении лабораторных работ.


Габариты: длина, не более, 1600 мм
глубина, не более, 700 мм
высота, не более, 1400 мм
Масса: не более 80 кг
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 2 кВт
Производительность компрессора при 0,3 МПа, л/мин: 60
Диапазон измеряемых расходов воздуха, л/мин: 5 ... 100
Объем ресивера компрессорной станции, л: 50
Объем ресивера истечения, л: 10
Комплект поставки:
  1. стенд лабораторный «Течение воздуха в насадках и соплах» ГД-ТВНС-014-ПК;
  2. ПЭВМ (ноутбук) с установленным программным обеспечением;
  3. компрессорная станция;
  4. руководство по эксплуатации;
  5. паспорт;
  6. описание лабораторных работ;
  7. руководство по эксплуатации датчика давления.

Лабораторные работы:
  1. Истечение воздуха из ресивера через отверстие с острой кромкой: докритический, критический режимы течения
  2. Определение расхода через отверстия и насадки и коэффициента расхода для различных видов насадков

*
*
Цена: по запросу
*
