Стенд "Основы газовой динамики" УП5378

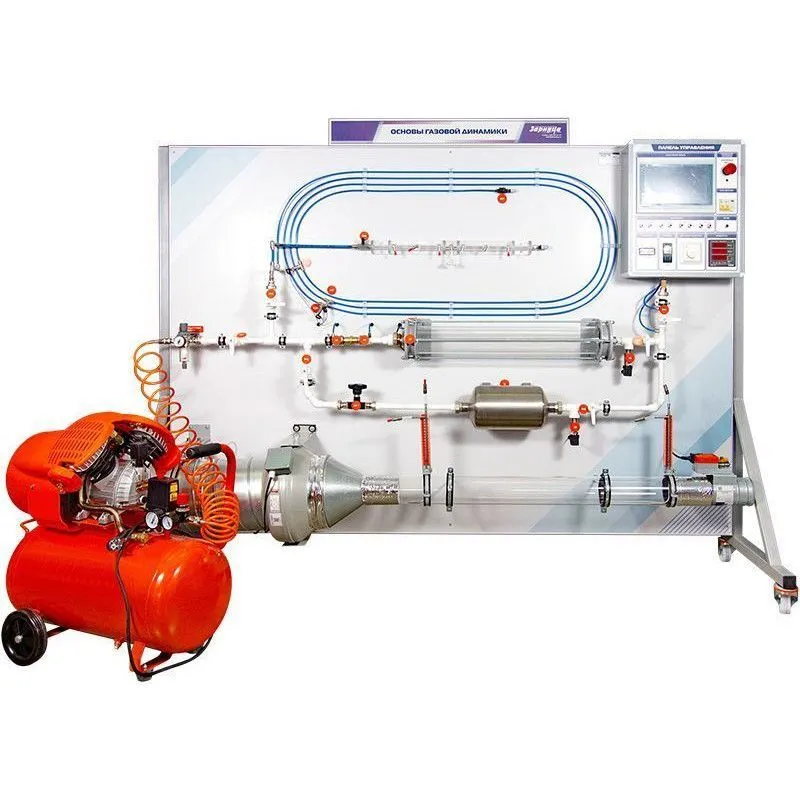

Лабораторный стенд "Основы газовой динамики" выполнен в напольном исполнении и представляет собой подвижное металлическое основание с колесными опорами, на котором размещено пневматическое оборудование и измерительная система.
Система измерения стенда позволяет определять давление и расход воздуха, протекающего по трубопроводам, установленным на стенде.
Расход воздуха измеряется по скоростному напору с помощью трубок Пито, дифференциальных датчиков давления и термоанемометрического датчика расхода.
Блок измерения и управления оснащен микропроцессорной системой измерения с сенсорным ЖК-дисплеем, на котором отображаются текущие значения измеряемых параметров. Для удобства последующей обработки результатов экспериментов результаты измерений могут транслироваться на подключаемый посредством преобразователя USB-RS485 ноутбук со специализированным ПО (ноутбук в комплект поставки не входит).
Комплект учебно-лабораторного оборудования "Основы газовой динамики" (далее – стенд) предназначен для проведения практических работ при изучении одноименного курса. Оборудование комплекта позволяет ознакомиться с различными типами датчиков и приборами, предназначенными для измерения и контроля потока воздуха, давления и расхода. Оборудование может применяться в процессе обучения в учреждениях специального и среднего профессионального образования для получения базовых и углубленных знаний.
Состав (основного изделия):
- Вентилятор канальный.
- Трубопровод из прозрачного материала Ø100 мм с выпрямителем потока и трубками Пито для построения эпюры скоростей воздушного потока по поперечному сечению трубопровода.
- Ресивер для хранения сжатого воздуха объемом не менее 5 л.
- Задвижка с электроприводом Ø100 мм.
- Специальные участки исследуемых профильных трубопроводов для иллюстрации уравнения Бернулли и потерь энергии потока при его транспортировке.
- Диафрагма для исследования потерь энергии на местном сопротивлении.
- Элементы промышленной воздушной трубопроводной арматуры: клапан, задвижка, для исследования потерь энергии на указанных местных сопротивлениях.
- Датчик давления (3 шт.).
- Датчик температуры (2 шт.).
- Датчик дифференциального давления (3 шт.).
- Трубка Пито (2 шт.).
- Цветная сенсорная панель оператора.
Учебно-методическое пособие по проведению лабораторных работ:
- Изучение метода определения расхода воздуха с использованием расходомера и по падению давления в ресивере.
- Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
- Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
- Изучение способа определения расхода с использованием трубки Пито.
- Исследование потерь напора на местном сопротивлении – диафрагме. Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
- Исследование потерь напора на местном сопротивлении – резком расширении. Определение коэффициента сопротивления.
- Исследование потерь напора на местном сопротивлении – регулируемом дросселе (шаровом кране). Определение коэффициента сопротивления дросселя (шарового крана).
- Истечение воздуха из ресивера: докритический, критический режим течения.
- Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения.
- Исследование вентилятора (воздуходувки).
- Исследование характеристик компрессора.
Базовая комплектация:
|
Лабораторный стенд "Основы газовой динамики" |
1 |
|
Компрессор поршневой малошумный |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Комплект поставки:
- Лабораторный стенд "Основы газовой динамики".
- Компрессор поршневой малошумный.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
