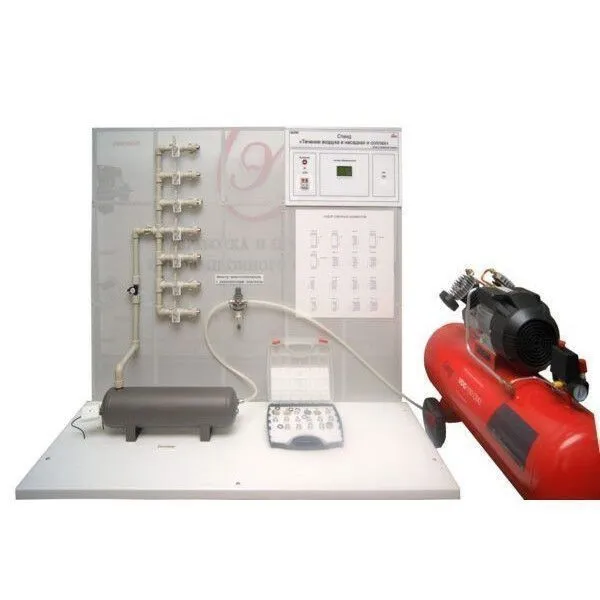

Стенд "Течение воздуха в насадках и соплах" ЭЛБ-003.005.01

Стенд "Течение воздуха в насадках и соплах" ЭЛБ-003.005.01

Учебный стенд предназначен для проведения учебных лабораторных работ группой до 3-х человек и прочих учебно-исследовательских работ.

Учебный стенд позволяет выполнять 8 лабораторных работ по основам газовой динамики: определению коэффициентов расхода при истечении воздуха из отверстий и насадок.

Методическое обеспечение содержит описание работы учебного лабораторного стенда с соответствующим графическим материалом.

Методические материалы обеспечивают ясное представление о последовательности выполнения учебных лабораторных работ, содержат четко сформулированные требования по порядку проведения измерений, варианты заполняемых таблиц для лабораторных работ, выполняемых вручную.

Программное обеспечение для выполнения лабораторных работ позволяет изучать способы автоматизированного анализа данных экспериментов. Программа обработки данных имеет интерфейс на русском языке.


Базовые эксперименты (лабораторные работы)

1.Перечень лабораторных работ:
1.1. Истечение воздуха из ресивера через отверстие с острой кромкой: докритический, критический режим течения
1.2.Определение расхода через отверстие или насадок и коэффициента расхода для следующих устройств:
1.2.1. отверстие с острой кромкой
1.2.2. отверстие со скругленной кромкой
1.2.3. внутренний цилиндрический насадок
1.2.4. внешний цилиндрический насадок
1.2.5. коноидальный насадок
1.2.6. конический сходящийся насадок
1.2.7. конический расходящийся насадок

Масса: до 150 кг
Электропитание: 220 В, 50 Гц
Диапазон измеряемых расходов воздуха: 20…200 л/мин
Давление в ресивере истечения: 0,2 МПа
Диапазон регулирования давления в ресивере: от 0,03 МПа до 0,2 МПа
Данные: с датчика давления, расходомера и датчика температуры поступают на плату АЦП

Комплект поставки

Наименование

Количество, шт.

1

Учебный лабораторный стенд «Течение в насадках и соплах»

1 шт.

2

Ноутбук

         1 шт.

3

Манипулятор типа "мышь"

1 шт.

4

Воздушный компрессор

1 шт.

5

Инструкция по эксплуатации воздушного компрессора

1 шт.

6

Комплект соединительных кабелей и проводов

1 шт.

7

Руководство по эксплуатации учебного стенда

1 шт.

8

Методические указания по проведению лабораторных и исследовательских работ

1 шт.

9

Диск с мультимедийной методикой

1 шт.

10

Диск с программным обеспечением

1 шт.

Течение воздуха в насадках и соплах

*
*
Цена: по запросу
*
