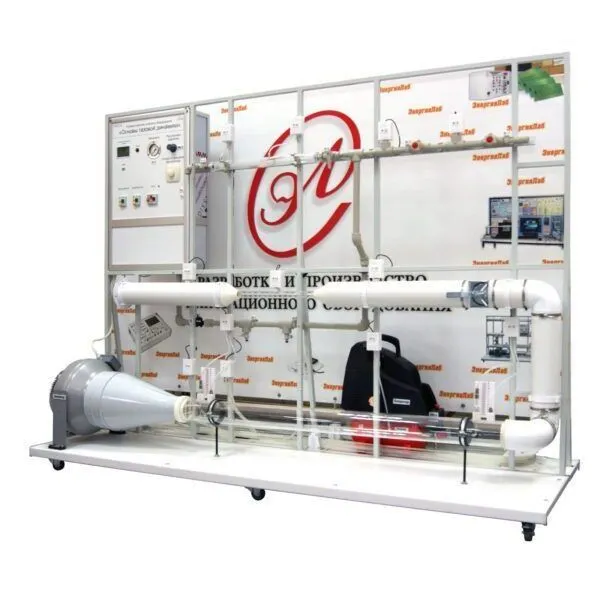

Стенд "Основы газовой динамики" ЭЛБ-171.017.02

Стенд "Основы газовой динамики" ЭЛБ-171.017.02

Типовой комплект учебного оборудования «Основы газовой динамики» предназначен для проведения экспериментальных лабораторных и исследовательских работ по основам газовой динамики подгруппой из 2-4 человек.


Учебный стенд позволяет:
изучать приборы и методы измерения давления и расхода;
изучать распределение эпюр скоростей по сечению трубопровода;
исследовать характеристики трубопровода;
определять потери по длине трубопровода и на различного рода местных сопротивлениях;
изучать закон сохранения энергии;
исследовать характеристики вентилятора и воздуходувки;
наглядная иллюстрация различных режимов истечения воздуха из ресивера.

Информационно-измерительная система стенда позволяет: определять расход и давление воздуха в разных точках системы.

Базовые эксперименты (лабораторные работы)

Лабораторная работа №1.
Изучение приборов и методов определения давления.
Лабораторная работа №2.
Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
Лабораторная работа №3.
Изучение метода определения расхода воздуха с использованием расходомера и по падению давления в ресивере.
Лабораторная работа №4.
Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
Лабораторная работа №5.
Изучение способа определения расхода с использованием трубки Пито.
Лабораторная работа №6.
Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
Лабораторная работа №7.
Исследование потерь напора на местном сопротивлении – регулируемой задвижке (дросселе). Определение коэффициента сопротивления задвижки, коэффициента расхода.
Лабораторная работа №8.
Исследование потерь напора на местном сопротивлении – диафрагме. Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
Лабораторная работа №9.
Исследование потерь напора на местном сопротивлении – резком расширении. Определение коэффициента сопротивления.
Лабораторная работа №10.
Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения.
Лабораторная работа №11.
Истечение воздуха из ресивера: докритический, критический режим течения
Лабораторная работа №12.
Исследование характеристик вентилятора (воздуходувки).
Лабораторная работа №13.
Исследование характеристик компрессора.


Габариты:
  • длина 2200 мм
  • ширина 610 мм
  • высота 1650 мм
Масса: 100 кг
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением 220 В, частотой 50 Гц
Потребляемая мощность: 1,1 кВт

Комплект поставки

Наименование

Количество, шт.

1

Лабораторный стенд

1

2

Ноутбук

1

3

Мышь

1

4

Диск с программным обеспечением

1

5

Диск с методическими указаниями

1

6

Диск с мультимедийной методикой

1

7

Сертификат ИСО

1

Основы газовой динамики

*
*
Цена: по запросу
*
