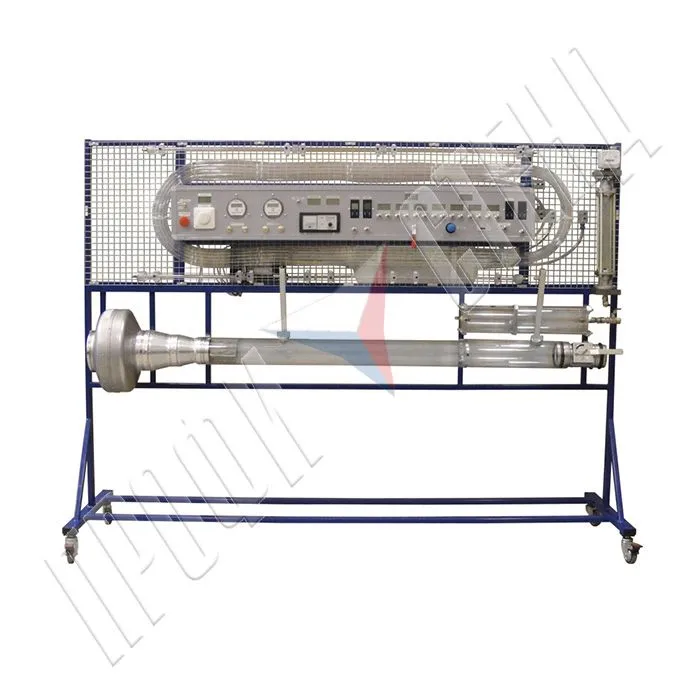

Стенд "Основы газовой динамики" ОГД-010-13ЛР-01
Стенд "Основы газовой динамики" ОГД-010-13ЛР-01 выполнен в виде напольного стенда и обеспечивает проведение занятий подгруппой из 2...4 человек.
Стенд газодинамический универсальный позволяет выполнять ряд лабораторных работ в курсах по основам газовой динамики.
Перечень работ:
1. Изучение приборов и методов определения давления.
2. Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
3. Изучение метода определения расхода воздуха по расходомеру.
4. Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
5. Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
6. Исследование потерь напора на местном сопротивлении – диафрагме. Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
7. Исследование потерь напора на местном сопротивлении – регулируемой задвижке (дросселе). Определение коэффициента сопротивления задвижки, коэффициента расхода.
8. Истечение воздуха из ресивера: докритический, критический режим течения
9. Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения
10. Исследование характеристик воздуходувки.
11. Исследование характеристик компрессора.
1. Изучение приборов и методов определения давления.
2. Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
3. Изучение метода определения расхода воздуха по расходомеру.
4. Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
5. Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
6. Исследование потерь напора на местном сопротивлении – диафрагме. Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
7. Исследование потерь напора на местном сопротивлении – регулируемой задвижке (дросселе). Определение коэффициента сопротивления задвижки, коэффициента расхода.
8. Истечение воздуха из ресивера: докритический, критический режим течения
9. Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения
10. Исследование характеристик воздуходувки.
11. Исследование характеристик компрессора.
Стенд содержит:
– компрессор;
– воздуходувку низкого давления;
– ресивер для хранения сжатого воздуха (не менее 10 л);
– ресивер для проведения исследований истечения сжатого воздуха;
– систему клапанов (распределителей) для управления стендом;
– специальный участок исследуемого профильного трубопровода для иллюстрации уравнения Бернулли и расчетов параметров при течении по нему воздушного потока;
– систему подключения датчиков измерения скорости потока в различных точках трубопроводов для получения эпюры скоростей воздушного потока по поперечному сечению трубопровода;
– трубопроводы (не менее двух) различного диаметра и формы для исследования потерь энергии при течении воздушного потока через данные трубопроводы, определения режимов течения (ламинарного и турбулентного) и расчетов коэффициентов сопротивления и трения;
– диафрагму для исследования потерь энергии на местном сопротивлении;
– элементы промышленной воздушной трубопроводной арматуры: вентиль, задвижка, для исследования потерь энергии на указанных местных сопротивлениях;
– систему приборов, позволяющих измерять время, давление в диапазоне от 10 Па до 1 МПа, температуру воздуха, пьезометрический напор (давление) в необходимых сечениях трубопроводов для проведения перечня указанных исследований; расходомер, трубки Пито. Все приборы согласованы по величинам давлений, расходов, температур с остальным оборудованием стенда и методиками измерений;
– компьютер и систему обработки результатов измерений.
