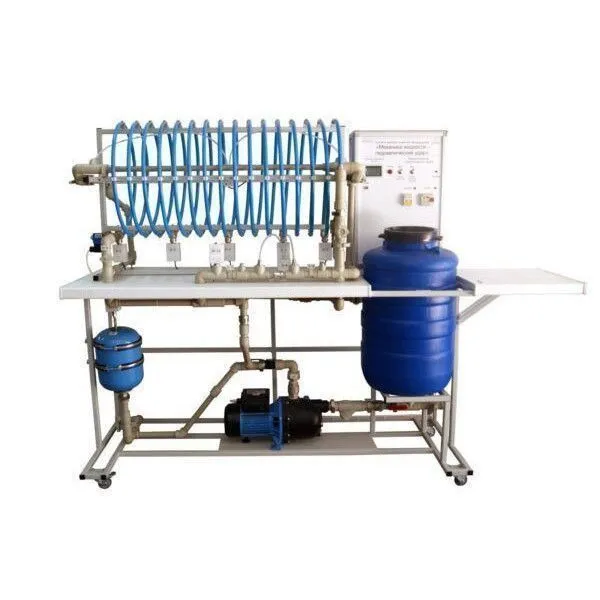

Стенд "Механика жидкости – Гидравлический удар" ЭЛБ-030.015.02

Стенд "Механика жидкости – Гидравлический удар" ЭЛБ-030.015.02

Типовой комплект учебного оборудования предназначен для проведения 6 экспериментальных лабораторных и исследовательских работ группой 2–3 человека.

Учебное оборудование снабжено ноутбуком, платой АЦП и программным обеспечением для выполнения указанных лабораторных работ.

Программа обработки данных и управления учебным стендом имеет интерфейс на русском языке.

Учебное оборудование имеет интерфейс USB для связи с ноутбуком.


Базовые эксперименты (лабораторные работы)

Учебное оборудование позволяет выполнить 6 лабораторных работ:
1. Изучение потерь давления по длине при различных режимах течения жидкости. Определение коэффициента Дарси.
2. Изучение потерь давления при течении жидкости через местное сопротивление: диафрагму.
3. Изучение потерь давления при течении жидкости через местное сопротивление – шаровый кран при различном его открытии.
4. Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе (закрытие клапана на выходе трубопровода). Определение ударного давления. Экспериментальная проверка формулы Н.Е.Жуковского.
5. Изучение характера изменения давления в напорном трубопроводе при одновременном запирании двух клапанов на входе и на выходе трубопровода.
6. Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе при неполном закрытии клапана на выходе.

Габариты:
  • при опущенной полке компьютера, мм 1500х550х1400 (длина, поперечный размер, высота)
  • с поднятой полкой компьютера, мм 1900х550х1400 (длина, поперечный размер, высота)
Масса: 120 кг (без воды)
Электропитание: 220 В, 50 Гц
Потребляемая мощность: 2,5 кВт (рабочий режим)
Комплектующих элементы: – насос: максимальный расход жидкости 70 л/мин, максимальный напор 50 м.
– промежуточный ресивер объемом 2.7 л (рабочее давление 0,5 МПа, выполняет функцию пневмогидравлического аккумулятора между насосом и исследуемым трубопроводом) – 1 шт.;
– исследуемый трубопровод внутренним (внутренний диаметр 12 мм, длина 20 м, максимальное давление 2,0 МПа, материал трубопровода и его размеры обеспечивают время прохождения волны давления от конца трубопровода к началу - 5 мс) – 1 шт.;
– клапан отсечной быстродействующий с электромагнитным управлением (напряжение 24 В постоянного тока, время закрытия /открытия 2 мс, максимальное давление 2,0 МПа) – 2 шт.;
– датчик давления 1,0 МПа (время отклика 1 мс, аналоговый выходной сигнал по току 4...20 мА) – 5 шт.;
– обратный клапан на условный проход G1” (величина давления открытия клапана –0,05 МПа) – 1 шт.;
– кран шаровый на условный проход G1” (максимальное давление 2,5 МПа) – 1 шт.;

Комплект поставки

Наименование

Количество, шт.

1

Учебная лабораторная установка

1

2

Ноутбук

1

3

Мышь

1

4

Диск с программным обеспечением

1

5

Диск с мультимедийной методикой

1

6

Диск с методическими указаниями

1

7

Сертификат ИСО

1

Механика жидкости – гидравлический удар

*
*
Цена: по запросу
*
