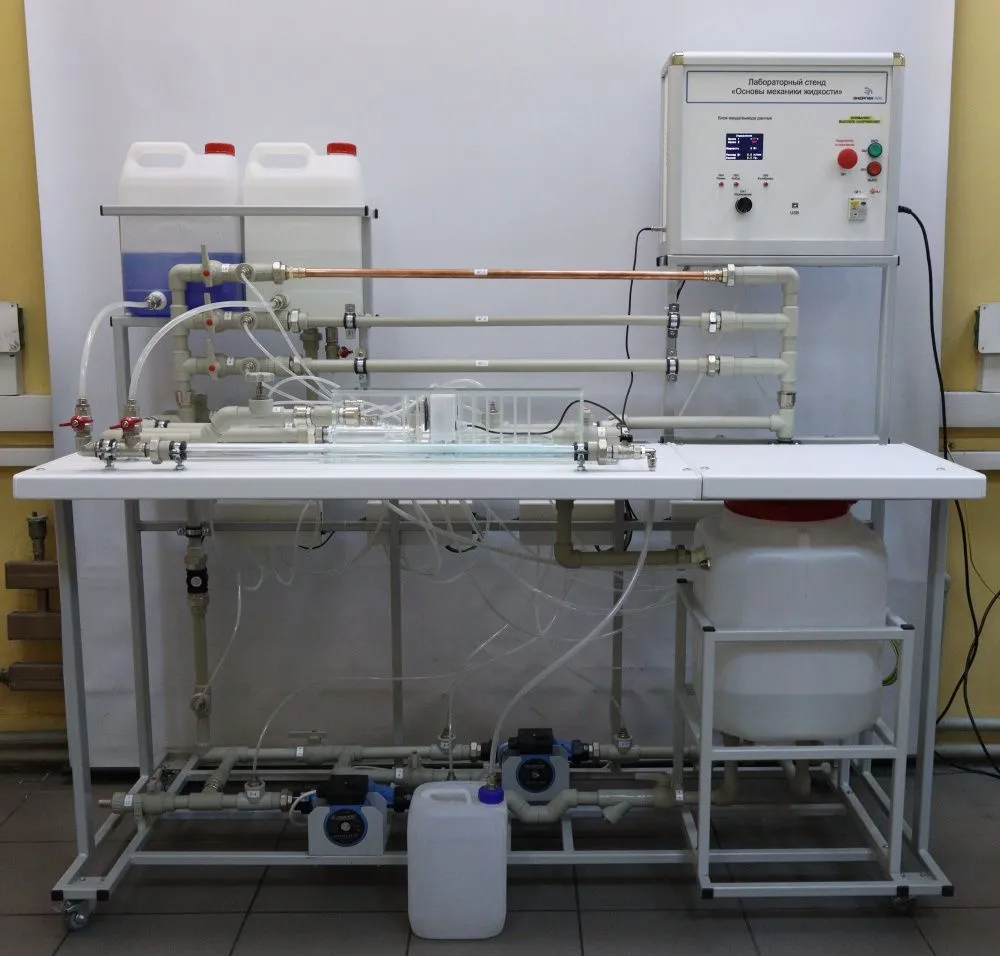

Стенд "Исследование гидравлических процессов" ЭЛБ-030.007.02

Стенд "Исследование гидравлических процессов" ЭЛБ-030.007.02

Учебно-автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню предназначена для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе среднего и высшего профессионального образования.

Учебный стенд представляет собой рамное основание, выполненное из окрашенного металлического профиля краской по ГОСТ 9.410-88.


Основание имеет поворотные колесные опоры с тормозами.
На рамном основании монтируется гидравлическая система, в состав которой входят следующие элементы:
• Участок для изучения и наглядной демонстрации ламинарного и турбулентного течения жидкости с баком по ГОСТ 10667-90 с нанесением надписей с помощью лазерной гравировки, внутреннего модуля с двумя емкостями для красителя и дозированного поступления в основной канал, и прозрачной трубы.
• Расходомер Вентури из полиамида по ГОСТ 10589-87. На расходомере установлены быстросъемные соединения для подключения датчиков давления.
• Участок для изучения закона Бернулли - трубопровод с чередующимися участками с разными диаметрами. Диаметры участков: 20, 100, 20 мм. На данном участке выполнено шесть быстросъемных соединений – три для подключения датчиков давления и три для подключения пьезометрических трубок со шкалой.
• Участок для определения коэффициентов местных и путевых потерь из полипропиленовой трубы и фитингов диаметром 25 мм.
• Модуль для исследования истечения жидкости из трубопровода через отверстия и насадки включает в себя трубопровод из полипропиленовой трубы с тремя отверстиями, три насадки и емкость из акрила по ГОСТ 10667-90.
• Система полипропиленовых трубопроводов подачи жидкости для исследуемых участков из трубы диаметром 25 мм.
• Датчики расхода жидкости. Требования не предъявляются (например, датчик Холла) - 2 шт.
• Датчики давления. Датчик давления на базе чувствительного элемента. Корпус датчика не подвержен коррозии и подключается к пневмогидравлической системе путем резьбового соединения. Электрическое подключение с помощью кабеля. Количество жил в кабеле 4 шт.
• Насос циркуляционный по ГОСТ IEC 60335-2-51-2012.
• Бак полипропиленовый 40 литров.
• Обратный клапан.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.

Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и температуры, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.

Подключение учебного стенда к ноутбуку производится с помощью интерфейса USB.

Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Базовые эксперименты (лабораторные работы)

1. Изучение закона Бернулли.
2. Тарирование расходомерных устройств на примере расходомера Вентури.
3. Определение коэффициентов местных и путевых потерь напора.
4. Режимы движения жидкости.
5. Исследование истечения жидкости из трубопровода через отверстия и насадки.


Габариты: 1800х800х1800 мм (ДхШхВ)
Масса: 100 кг (без воды)
Электропитание: от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220 В, 50 Гц
Потребляемая мощность: 500 Вт (максимальная)

Комплект поставки

• Учебный лабораторный стенд «Исследование гидравлических процессов» в сборе.
• Ноутбук.
• Руководство по эксплуатации.
• Диск с учебным видеороликом.
• Диск с методическими материалами.
• Диск с программным обеспечением.
• Гарантийный талон.
• Паспорт.
• Упаковка.

*
*
Цена: по запросу
*
