Стенд "Основы гидравлики и гидравлические сопротивления водопроводной арматуры" УП6389

Стенд "Основы гидравлики и гидравлические сопротивления водопроводной арматуры" УП6389

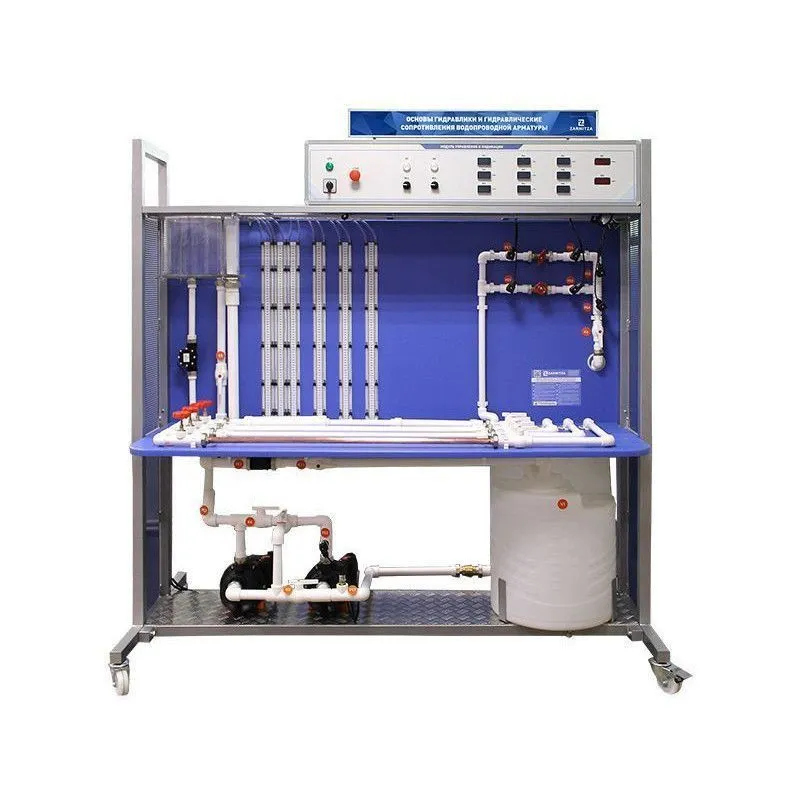

Стенд конструктивно представляет собой мобильный лабораторный стол с размещенной на нем гидравлической измерительной системой, обеспечивающих проведение комплекса лабораторных работ.


Комплект учебно-лабораторного оборудования "Основы гидравлики и гидравлические сопротивления водопроводной арматуры" (далее стенд) предназначен для изучения различных образцов водопроводной арматуры и их влияния на поток воды, изучения принципа работы и характеристик центробежных насосов при различных схемах их включения. На стенде предусмотрена возможность изучения влияния материалов и диаметров трубопроводов на потери при транспортировке воды, определения перепада давления на различных образцах водопроводной арматуры при каждом фиксированном расходе воды, выявления эффективности применения того или иного типа арматуры.

Оборудование может применяться в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков.

Состав (основного изделия):

  • Модуль с участками трубопроводов.
  • Модуль измерения гидравлического сопротивления.
  • Насос центробежный горизонтальный (2 шт.).
  • Модуль для демонстрации закона Бернулли.
  • Комплект пьезометров.
  • Емкость с переливной трубой.
  • Емкость расходная.
  • Расходомер турбинный.
  • Комплект преобразователей давления.
  • Модуль управления и индикации.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Изучение приборов и методов определения расхода жидкости.
  2. Изучение приборов и методов определения давления.
  3. Исследование характеристик центробежных насосов.
  4. Исследование характеристик последовательного соединения двух насосов.
  5. Исследование характеристик параллельного соединения двух насосов.
  6. Исследование сопротивления диафрагмы, определение потерь энергии на местном сопротивлении, коэффициентов сопротивления, расхода, числа Рейнольдса.
  7. Исследование элементов промышленной трубопроводной сантехнической арматуры: вентилей, задвижек, тройников, отводов, для изучения потерь энергии на указанных местных сопротивлениях.
  8. Исследование характеристик системы при параллельном и последовательном соединении узлов и трубопроводов.
  9. Определение гидравлической характеристики участков системы и потерь энергии потока при его транспортировании.

Артикул УП6389
Габариты: 1900 х 800 х 1900 мм
Масса: не более 200 кг
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 1,5 кВт
Максимальное рабочее давление: 650 кПа

Базовая комплектация:

Лабораторный стенд "Основы гидравлики и гидравлические сопротивления водопроводной арматуры"

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:

  1. Лабораторный стенд "Основы гидравлики и гидравлические сопротивления водопроводной арматуры".
  2. Комплект соединительных проводов и кабелей.
  3. Вывеска с названием стенда.
  4. Паспорт изделия.
  5. Руководство по эксплуатации.
  6. Методические указания по проведению лабораторных работ.

*
*
Цена: по запросу
*
