Стенд "Участок трубопровода" УП6361

Стенд "Участок трубопровода" УП6361

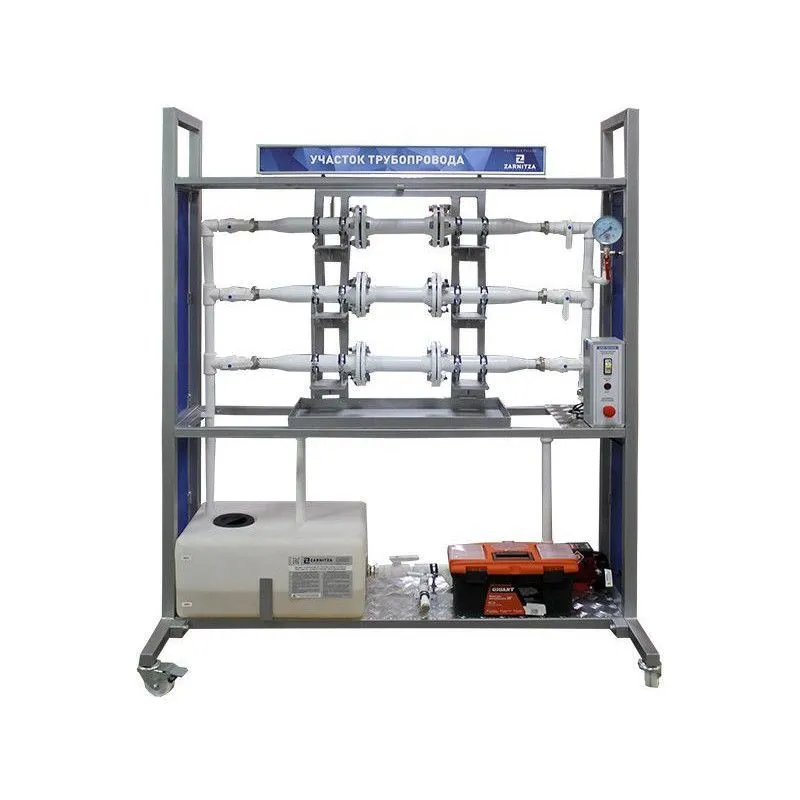

Лабораторный стенд представляет собой рамную конструкцию с размещенными на ней участками трубопроводов с фланцевыми соединениями и кранами. Подача воды в испытываемые участки трубопроводов осуществляется центробежным насосом. Для удобства транспортировки и эксплуатации рама снабжена колесными опорами с фиксаторами.



Испытательный стенд "Участок трубопровода" (далее - стенд) предназначен для отработки практических навыков соединения трубопроводов при помощи фланцевых соединений, опрессовки участков трубопроводов.

Оборудование может применяться в процессе обучения в учреждениях среднего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков, а также может быть использовано на семинарах и курсах повышения квалификации персонала предприятий и организаций.

Состав (основного изделия):

  • Универсальный мобильный лабораторный стол разборной конструкции.
  • Модуль управления питанием.
  • Центробежный насос.
  • Участок трубопровода с фланцевыми соединениями (3 шт.).
  • Комплект запорно-распределительной арматуры.
  • Емкость.
  • Манометр.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Изучение методов соединения трубопроводов при помощи фланцевых соединений.
  2. Изучение методов опрессовки линий.
  3. Экспериментальное испытание трубопровода.

Артикул УП6361
Габариты: не более 1500 х 800 х 1850 мм
Масса: не более 100 кг
Электропитание: 220 В, 50 Гц
Мощность насоса: не более 600 Вт

Базовая комплектация:

Испытательный стенд "Участок трубопровода"

1

Отвертка

2

Ключ комбинированный 24 мм

2

Молоток слесарный 500 г.

1

Нож слесарный

1

Ящик для инструмента

1

Кабель питания

1

Комплект поставки:

  1. Испытательный стенд "Участок трубопровода".
  2. Отвертка (2 шт.).
  3. Ключ комбинированный 24 мм (2 шт.).
  4. Молоток слесарный 500 г.
  5. Нож слесарный.
  6. Ящик для инструмента.
  7. Кабель питания.
  8. Паспорт изделия.
  9. Руководство по эксплуатации.
  10. Методические указания по проведению испытаний.

*
*
Цена: по запросу
*
