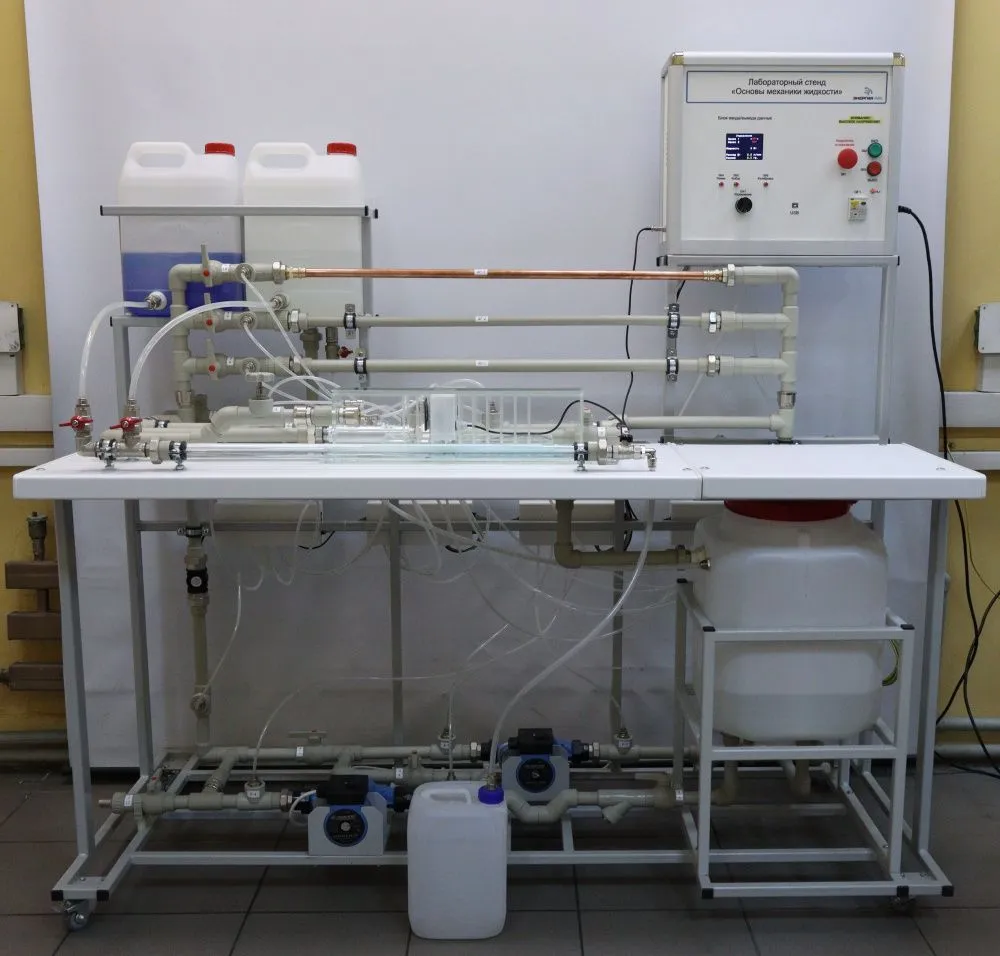

Стенд "Механика жидкости" ЭЛБ-030.016.01

Стенд "Механика жидкости" ЭЛБ-030.016.01

Учебный стенд гидравлический универсальный «Основы механики жидкости» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе среднего и высшего профессионального образования.

Учебный стенд позволяет исследовать характеристики динамических насосов, характеристики установок с двумя последовательно или параллельно включенными насосами, характеристики трубопроводов: определение потерь напора по длине, коэффициентов сопротивления и трения, потери напора на местном сопротивлении – диафрагме, регулируемой задвижке, внезапных расширении и сжатии, изучать уравнение Бернулли и взаимодействие струи жидкости с преградой.


Информационно-измерительная система учебного стенда позволяет: определять давление в различных точках системы, расходы (объемным способом), скорости течения жидкости в разных точках системы.

Учебный стенд состоит из металлической рамы с полимерным покрытием, на которой смонтированы:
- 2 регулируемых циркуляционный насоса;
- система трубопроводов: исследуемый трубопровод круглого сечения диаметрами 20, 25 и 100 мм;
- система измерения с измерительными приборами для визуальных наблюдений и измерений параметров потока, измеряемые величины: давление, расход;
- датчики давления, диапазон измеряемого давления 0-200 кПа;
- шаровые краны и вентили.

Учебный стенд включает в себя:
- блок управления стендовым учебным оборудованием;
- автоматы для включения/отключения питания насосов;
- бак и емкость для воды;
- емкость для красителя;
- циркуляционные насосы для осуществления циркуляции воды в системе и изучения последовательного и параллельного режимов работы насосов;
- расходомеры для определения расхода воды на различных участках;
- датчики давления;
- шаровые краны для изменения направления течения воды.

Базовые эксперименты (лабораторные работы)

Перечень лабораторных работ

Лабораторная работа №1.
Измерение методов определения расхода воды объемным способом.

Лабораторная работа №2.
Изучение режима течения жидкости;

Лабораторная работа №3.
Визуализация ламинарного и турбулентного течения;

Лабораторная работа №4.
Исследование характеристик трубопроводов при различных режимах течения;

Лабораторная работа №5.
Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого сужения потока;

Лабораторная работа №6.
Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого расширения потока;

Лабораторная работа №7.
Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы;

Лабораторная работа №8.
Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки;

Лабораторная работа №9.
Изучение силового воздействия не затопленной струи жидкости на механическую преграду;

Лабораторная работа №10.
Иллюстрация уравнения Бернулли, диаграмма напоров;

Лабораторная работа №11.
Определение напорных характеристик насоса;

Лабораторная работа №12.
Снятие характеристик насосов при их последовательном соединении;

Лабораторная работа №13.
Снятие характеристик насосов при их параллельном соединении;

Габариты:
  • длина 1905 мм
  • ширина 750 мм
  • высота 1800 мм
Масса: 160 кг
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением 220 В, частотой 50 Гц
Потребляемая мощность: 1100 Вт
Вместимость питающего бака: 40 л

Комплект поставки

Наименование

Количество, шт.

1

Лабораторный стенд

1

2

Ноутбук

1

3

Мышь

1

4

Комплект соединительных проводов

1

5

Диск с программным обеспечением

1

6

Диск с мультимедийной методикой

1

7

Диск с методическими указаниями

1

8

Сертификат ИСО

1

Основы механики жидкости

*
*
Цена: по запросу
*
