Стенд "Исследование гидравлического удара" НТЦ-11.92

Стенд "Исследование гидравлического удара" НТЦ-11.92

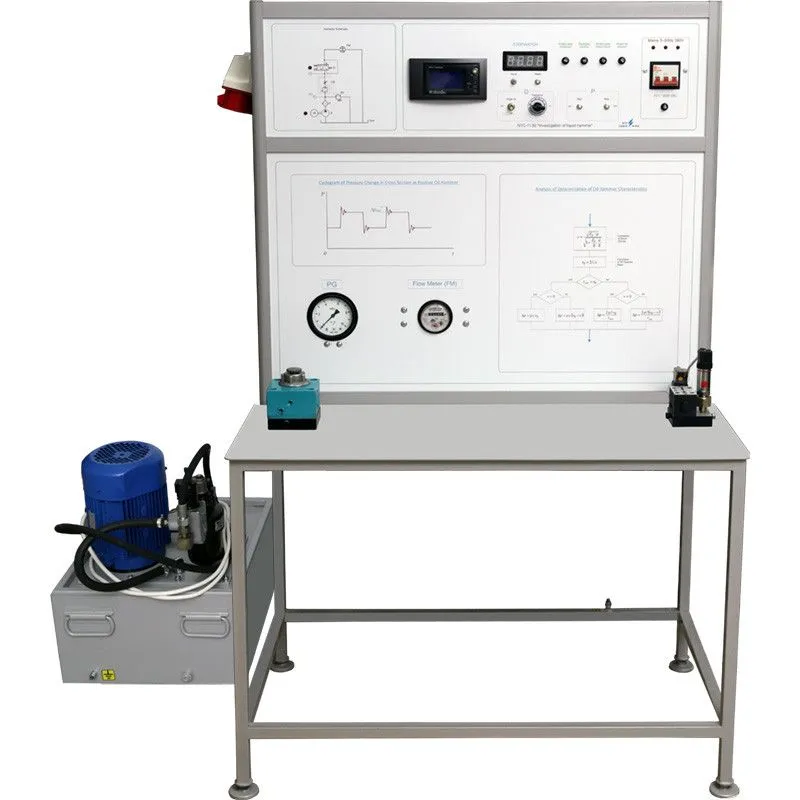

Стенд "Исследование гидравлического удара" НТЦ-11.92 предназначен для изучения физической сущности и определения характеристик гидравлического удара.


В состав стенда входит гидростанция, которая выполнена в виде отдельного модуля.

Гидростанция состоит из гидробака, шестеренного насоса, приводимого во вращение от асинхронного трехфазного электродвигателя. В напорной линии насоса установлен фильтр и напорный гидроклапан.

Стенд имеет рамную конструкцию со столом и двумя панелями: гидравлической и электрической.

На стенде установлены:

  • напорный гидроклапан,
  • двухлинейный регулятор расхода,
  • двухпозиционный гидрораспределитель с электромагнитным управлением, присоединительная арматура
  • трубопроводы.

Информационно-измерительная система стенда включает манометр, микропроцессорный датчик давления, электронный секундомер, расходомер, электронный осциллограф.

К  стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Габариты: ширина, не более, 1050 мм
глубина, не более, 800 мм
высота, не более, 1700 мм
Масса: не более 40 кг (без масла)
Электропитание: 3~380 В, 50 Гц
Потребляемая мощность: не более 3 кВт
Номинальный объём заправки машинным маслом гидростанции (моторные масла М8, М10 и т.п.): 20-25 литров

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • гидростанция – 1 шт.;
  • паспорт – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.


Перечень выполняемых работ

  1. Изучение физической сущности и определение характеристик гидравлического удара.
  2. Исследование способов ослабления гидроудара.
*
*
Цена: по запросу
*
