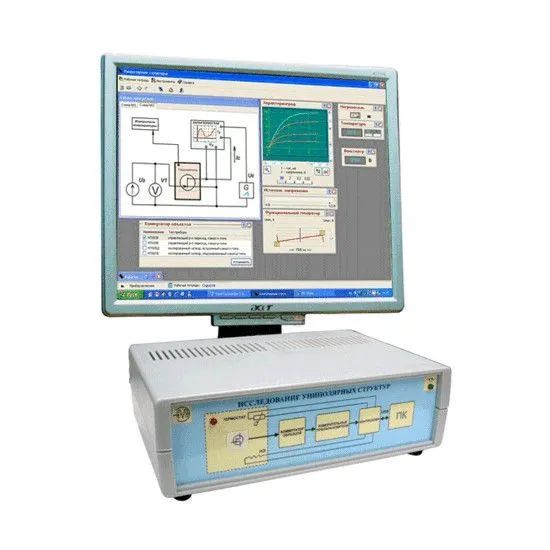

Стенд для исследования униполярных структур ТЭ-УС

Стенд для исследования униполярных структур ТЭ-УС

Назначение

Автоматизированные измерения характеристик полевых транзисторов с управляющим p-n-переходом и изолированным затвором

Состав аппаратной части:
  • Измерительный блок с установленной в него термокамерой и образцами полевых транзисторов
  • Персональный компьютер


Количество образцов: 4
Пределы измерения тока: 20; 2; 0,2; и 0,02 мА
Основная погрешность измерения ВАХ не более: 0,5 %
Абсолютная погрешность измерения температуры не более: 1 °С
Максимальная температура нагрева: 95 °С
Длительность цикла измерений не более: 1,5 с
Диапазон напряжений затвор - исток: -6 .. +6 В
Диапазон напряжений сток - исток: -10 .. +10 В

Функциональные возможности

Стенд позволяет реализовать цикл лабораторных работ:
  • Измерение передаточной характеристики. Определение напряжения отсечки и начального тока стока.
  • Измерение выходных характеристик транзистора при различных напряжениях на затворе.
  • Исследование семейства выходных характеристик транзистора при различных температурах.
  • Измерение крутизны передаточной характеристики в зависимости от напряжения на затворе.
  • Определение термостабильной точки передаточной характеристики полевого транзистора.


Образцы полевых транзисторов

Образцы полевых транзисторов

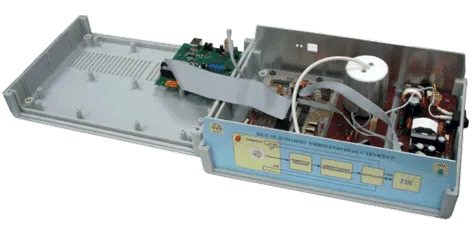

Измерительный блок с открытой крышкой

Измерительный блок с открытой крышкой

*
*
Цена: по запросу
*
Вернуться в раздел

Документация

Методические указания по выполнению лабораторной работы
