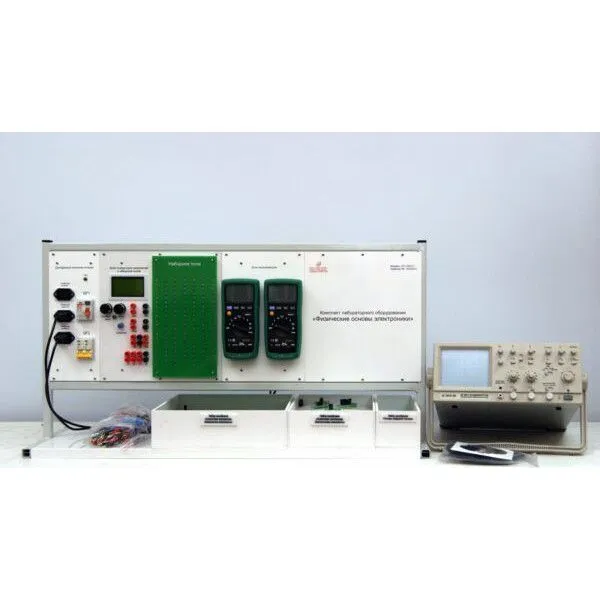

Стенд "Физические основы электроники" ЭЛБ-241.054.01
Стенд "Физические основы электроники" ЭЛБ-241.054.01 предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Стендовое исполнение, ручная версия.
Особенности работы с учебным оборудованием
1. Комплект учебного лабораторного оборудования «Физические основы электроники» выполнен в стендовом исполнении, ручная версия.
2. Питание учебного комплекта осуществляется от сети переменного напряжения 220В, 50 Гц. При эксплуатации учебного оборудования необходимо соблюдать все правила работы с электрооборудованием до 1000 В.
3. Класс защиты от поражения электрическим током – I – заземление металлических нетоковедущих частей обеспечивается присоединением вилки прибора к специальной розетке с заземляющим контактом.
4. Особенность комплекта учебного лабораторного оборудования «Физические основы электроники» заключается в его модульной конструкции. В качестве основных модулей можно выделить:
- однофазный источник питания;
- блок генераторов напряжения с наборным полем;
- блок мультиметров.
На лицевой части модуля имеются разъемы, для подключения остальных модулей.
Кроме того, в состав комплекта входит внешний осциллограф и комплект соединительных проводов.
Руководство по эксплуатации осциллографа и соединительные провода (щупы) идут в комплекте.
Основная и самая важная составляющая комплекта – набор минимодулей, с помощью которых, собственно, и производится исследование физических основ электроники.
5. Подготовка оборудования к работе заключается в подключении однофазного источника питания к сети, напряжением 220 В, частотой 50 Гц, а также подключении модулей к однофазному источнику питания.
6. Опираясь на информацию, представленную в сборнике руководств по выполнению лабораторных работ «Физические основы электроники», необходимо разработать, реализовать, исследовать и скорректировать (при необходимости), схему электрических соединений. В сборнике руководств по выполнению лабораторных работ приведении примерные схемы и порядок проведения исследования.
| Габариты: | длина (по фронту), не более, 910мм ширина (ортогонально фронту), не более, 850мм высота, не более, 1250мм |
| Масса: | не более 35 кг |
| Электропитание: | от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением 220В, частотой 50Гц |
| Потребляемая мощность: | не более 200 В·А |
| Класс защиты от поражения электрическим током: | I |
| Количество человек, которое одновременно и активно может работать на комплекте: | 2 |
| Диапазон рабочих температур, ˚С: | +10…+35 |
| Влажность, %: | до 80 |
