Установка "Электронная техника" ЭЛБ-241.083.01
Установка "Электронная техника" ЭЛБ-241.083.01 предназначена для оснащения лаборатории кафедры с целью обеспечения курсов «Физика электронных приборов», «Аналоговая схемотехника», «Цифровые устройства», «Аналогово-цифровые устройства».

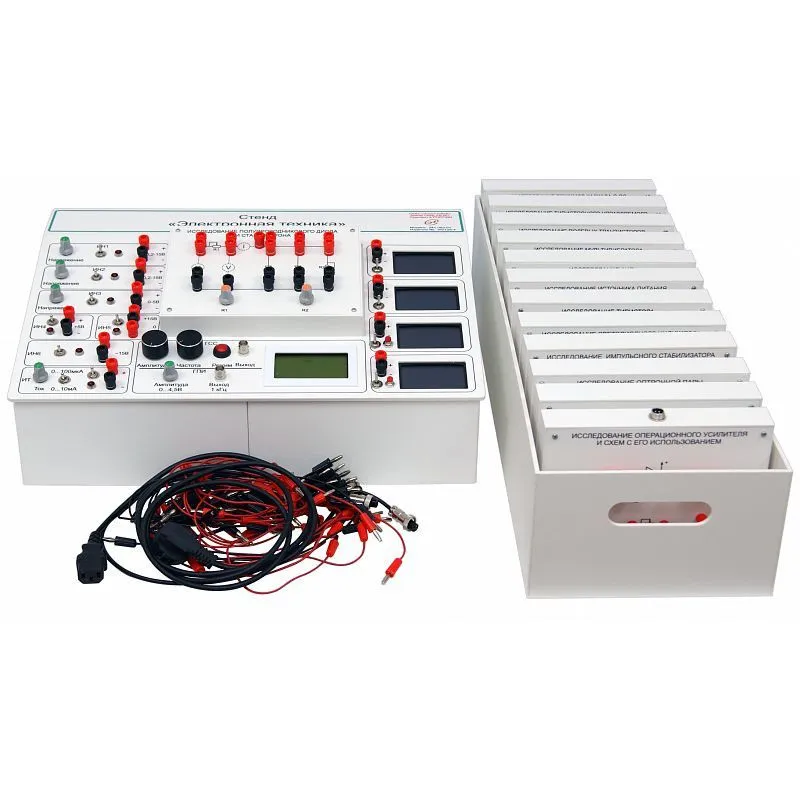

Базовый блок содержит следующие устройства:
1. генератор прямоугольных импульсов;
2. генератор сигналов специальной формы (форма выходного сигнала: синус, прямоугольник, треугольник);
3. источник постоянного тока;
4. источники напряжения;
5. 2 вольтметра;
6. 2 амперметра.
На базовом блоке имеется посадочное гнездо для установки сменного модуля.
На макетных модулях имеются выводы всех источников сигналов стенда для контроля их работы и возможности сборки собственных схем для исследования.
| Базовый блок: | Напряжение питающей сети переменного тока, В: 220 Частота питающей сети, Гц: 50. Мощность, потребляемая от сети, В*А: 100. Масса базового блока, кг 6,0. Габаритные размеры базового блока, мм 455 х 325 х 155 |
| Сменный блок: | Масса сменного модуля, г: 200. Габаритные размеры сменного модуля, мм 200 х 150 х 30 |
