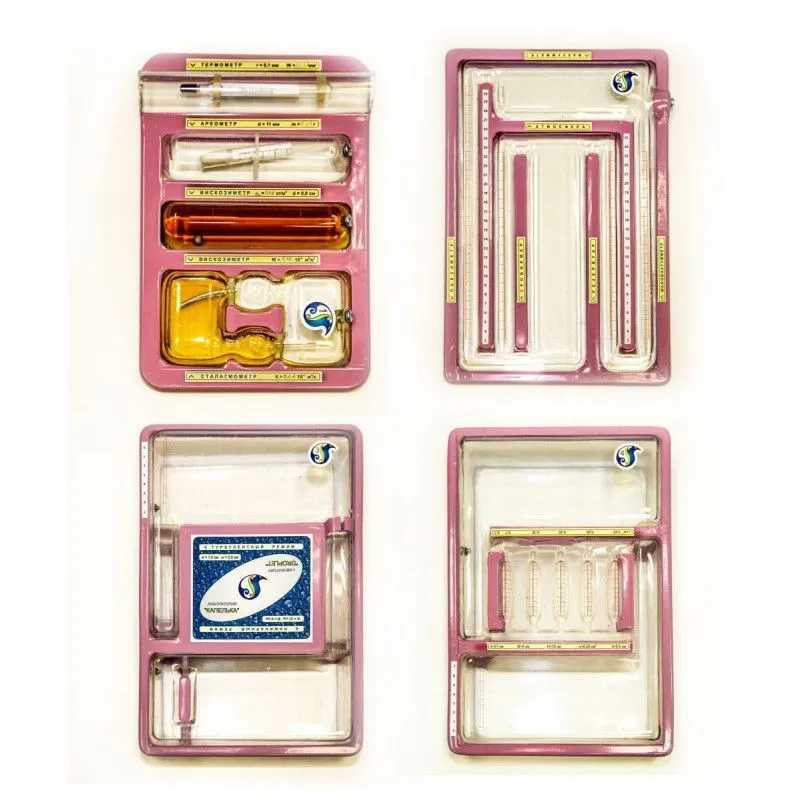

Набор для изучения свойств жидкости "Гидрокласс"
Набор предназначен для проведения демонстраций и выполнения лабораторных работ по гидравлике, состоит из 4-х устройств.
Преимущества:
- Не требует подвода воды и электроэнергии;
- Проста по конструкции: не имеет двигателей, насосов, вентилей;
- Удобство эксплуатации, обеспечивает быстрое проведение опытов.
Назначение: Изучение физических свойств жидкости.
Устройство № 1 содержит корпус с отдельными прозрачными герметичными полостями, в которые встроены 5 приборов с исследуемыми жидкостями. Оно позволяет демонстрировать работу приборов для измерения основных физических параметров жидкостей, а также быстро измерить плотность, температурное расширение, вязкость и поверхностное натяжение жидкостей и сравнить опытные значения со справочными.
Назначение: Изучение приборов для измерения давления.
Устройство № 2 содержит элементы головоломки и помогает быстро приобрести навыки по определению гидростатического давления на дне опытного резервуара через показания пьезометра, уровнемера мановакуумметра и вакуумметра при различных значениях поверхностного давления p0. Избыточное давление (p0>p) или вакуум (p0<p) в опытном резервуаре создаются кратковременным наклоном устройства вправо или влево. После его перевертывания открытый пьезометр становится обратным пьезометром,
Назначение: Изучение структуры потоков жидкости.
Устройство № 3 содержит два бака, соединенных между собой опытными каналами, в которых наблюдается течение. Устройства заполнены водой с микроскопическими частицами алюминия для визуализации течения и работают по принципу песочных часов. Устройство позволяет наблюдать структуру ламинарного (а) и турбулентного (в) установившегося течения (при H=const) с определением числа Рейнольдса Re = Vd /v, расширение потока и обтекание перегородки.
Назначение: Проверка уравнения Бернулли и определение потерь напора.
Устройство № 4 имеет два бака и два параллельных опытных канала, которые соединены между собой группой пьезометров для получения распределения давления в этих каналах. Один канал выполнен с постоянным сечением, а другой — с переменным. Устройство убедительно иллюстрирует уравнение Бернулли, позволяет построить пьезометрическую и напорную линии, определить местные потери и потери напора по длине опытным путем и сравнить их значения с расчетными.
