Установка "Трехфазный асинхронный двигатель с имитатором неисправностей" (ТАДИН), УП5045
Проведение лабораторно-практических занятий в средних и высших профессиональных образовательных учреждениях. Позволяет изучать основные типы неисправностей трехфазных асинхронных двигателей и методы их выявления.

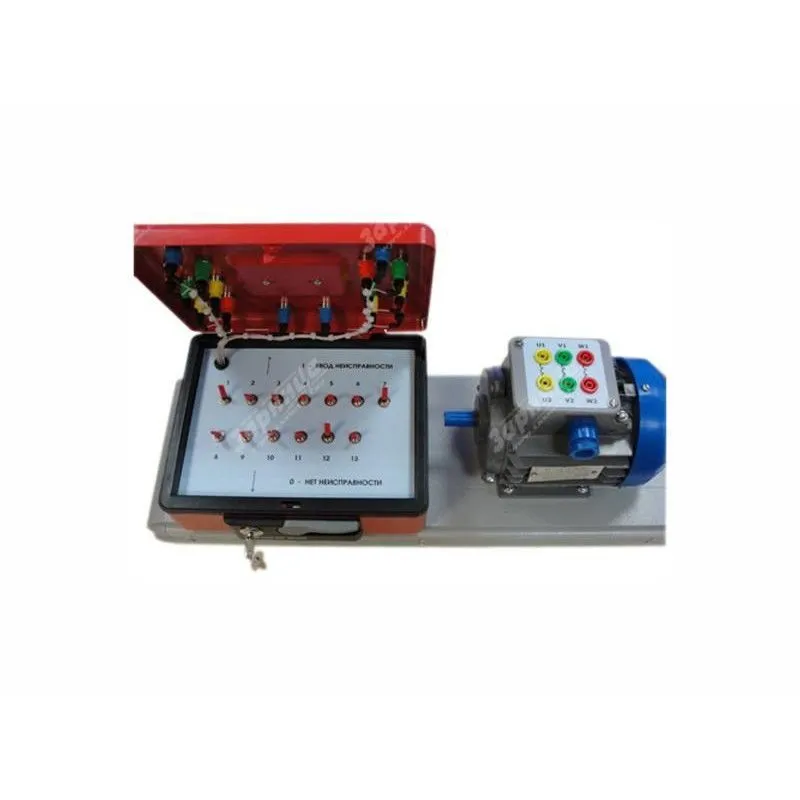

Трехфазный асинхронный двигатель с имитатором неисправностей выполнен в виде станины, на которой закреплен блок ввода неисправностей и асинхронный электродвигатель. Блок ввода неисправностей представляет собой закрывающийся на ключ бокс.
Доступ внутрь блока ввода неисправностей возможен только после вскрытия верхней панели с помощью специального ключа, который открывает механический замок.
Внутри блока ввода неисправностей расположено 13 выключателей ввода неисправностей электродвигателя:
1. Обрыв обмотки U-U1.
2. Обрыв обмотки V-V1.
3. Обрыв обмотки W-W1.
4. Замыкание межвитковое (или утечка) обмотки U-U1.
5. Замыкание межвитковое (или утечка) обмотки V-V1.
6. Замыкание межвитковое (или утечка) обмотки W-W1.
7. Замыкание на корпус (или утечка) обмотки U-U1.
8. Замыкание на корпус (или утечка) обмотки V-V1.
9. Замыкание на корпус (или утечка) обмотки W-W1.
10. Замыкание межобмоточное (или утечка) между U1-W1.
11. Замыкание межобмоточное (или утечка) между V1-U1.
12. Замыкание межобмоточное (или утечка) между W1-V1.
13. Неисправность реле (обрыв контактов).
На верхней панели блока размещены гнезда подключения асинхронного электродвигателя, заземления, контрольные гнезда для поиска неисправностей двигателя или неисправности реле с помощью мультиметра.
На панели электродвигателя имеются гнезда для подключения обмоток к блоку имитатора неисправностей электродвигателя.
Доступ внутрь блока ввода неисправностей возможен только после вскрытия верхней панели с помощью специального ключа, который открывает механический замок.
Внутри блока ввода неисправностей расположено 13 выключателей ввода неисправностей электродвигателя:
1. Обрыв обмотки U-U1.
2. Обрыв обмотки V-V1.
3. Обрыв обмотки W-W1.
4. Замыкание межвитковое (или утечка) обмотки U-U1.
5. Замыкание межвитковое (или утечка) обмотки V-V1.
6. Замыкание межвитковое (или утечка) обмотки W-W1.
7. Замыкание на корпус (или утечка) обмотки U-U1.
8. Замыкание на корпус (или утечка) обмотки V-V1.
9. Замыкание на корпус (или утечка) обмотки W-W1.
10. Замыкание межобмоточное (или утечка) между U1-W1.
11. Замыкание межобмоточное (или утечка) между V1-U1.
12. Замыкание межобмоточное (или утечка) между W1-V1.
13. Неисправность реле (обрыв контактов).
На верхней панели блока размещены гнезда подключения асинхронного электродвигателя, заземления, контрольные гнезда для поиска неисправностей двигателя или неисправности реле с помощью мультиметра.
На панели электродвигателя имеются гнезда для подключения обмоток к блоку имитатора неисправностей электродвигателя.
| Артикул | УП5045 |
| Габариты: | не более 540 х 190 х 195 мм |
| Масса: | не более 10 кг |
| Исполнение: | настольное |
Базовая комплектация:
|
Комплект учебно-лабораторного оборудования "Трехфазный асинхронный двигатель с имитатором неисправностей" |
1 |
|
Мультиметр |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Комплект поставки:
- Комплект учебно-лабораторного оборудования "Трехфазный асинхронный двигатель с имитатором неисправностей".
- Мультиметр.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Памятка "Правила техники безопасности при работе с лабораторным оборудованием", основанная на двухуровневом замещении объектов.
Состав (основного изделия):
- Асинхронный двигатель с короткозамкнутым ротором мощностью 120 Вт.
- Имитатор неисправностей.
- Станина.
