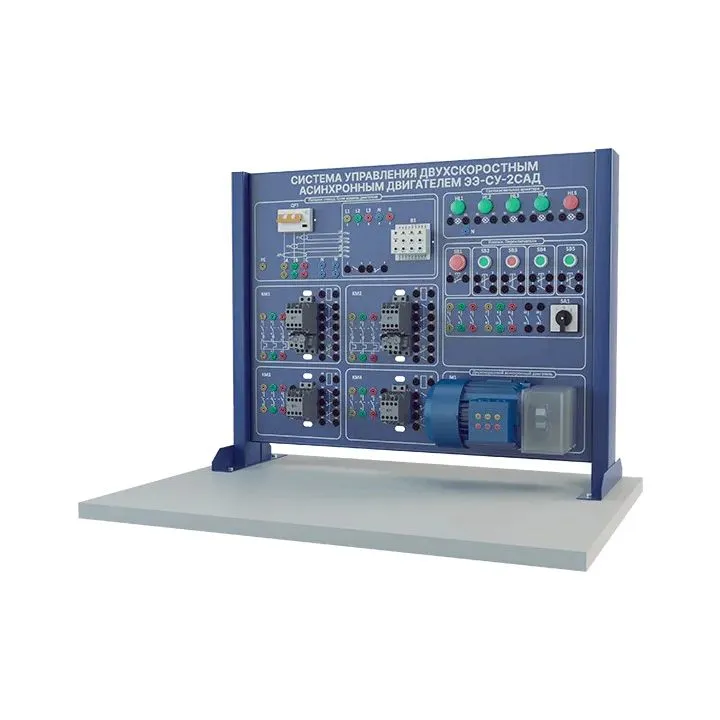

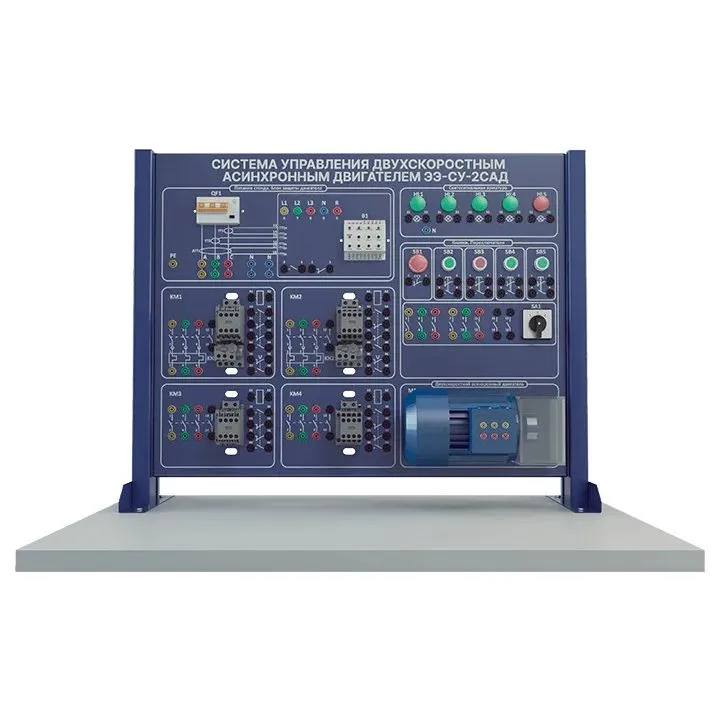

Учебный стенд «Система управления двухскоростным асинхронным двигателем с короткозамкнутым ротором»
Модель: ЭЭ-СУ-2САД
Предназначен для изучения системы управления двухскоростным асинхронным двигателем и обучения студентов различных специальностей средних специальных и высших учебных заведений, изучающих дисциплины «Электротехника», «Электроника», «Электрические машины», «Электрические аппараты», «Электропривод». Стенд может быть использован также для обучения учащихся профессионально-технических училищ и слушателей отраслевых учебных центров повышения квалификации инженерно-технических работников
Характеристики
Габариты (Д х Ш х В): 800х600х650 мм
Напряжение питания: 3х380 В
Потребляемая мощность: 0,2 кВт
| Лабораторный стол с металлической надставкой | 1 шт |
| Автоматический дифференциальный трехфазный выключатель | 1 шт |
| Блок защиты двигателя | 1 шт |
| Контактор с блоком дополнительных контактов | 4 шт |
| Асинхронный двухскоростной электродвигатель | 1 шт |
| Тепловое реле | 2 шт |
| Переключатель СТОП, типа «гриб» | 1 шт |
| Кнопочный переключатель без фиксации | 4 шт |
| Пакетный переключатель | 1 шт |
| Лампа индикаторная | 5 шт |
| Мультиметр | 1 шт |
| Комплект силовых кабелей и соединительных проводов | 1 комплект |
| Методические описания по проведению лабораторных работ | 1 шт |
-
Комплектуется лабораторным столом
-
Методические рекомендации в комплекте
-
Режим тренажера
-
Срок изготовления - 30 дней
- Сборка и наладка схемы пуска и торможения
- Сборка и наладка схемы пуска, реверса и торможения
- Сборка и наладка схемы тепловой защиты двигателя с использованием электротеплового реле
- Программирование микропроцессорного блока управления и защиты
- Сборка и наладка схемы тепловой защиты с использованием микропроцессорного блока управления и защиты
- Сборка и наладка схемы защиты от обрыва фазы с использованием микропроцессорного блока управления
- Сборка и наладка схемы «треугольник — двойная звезда» пуска и торможения
- Сборка и наладка схемы «треугольник — двойная звезда» пуска, реверса и торможения
- Сборка и наладка схемы пуска и торможения с помощью пакетного переключателя (схема даландера)
