Стенд "Схемы управления двухскоростным асинхронным двигателем с короткозамкнутым ротором" УП5325

Стенд "Схемы управления двухскоростным асинхронным двигателем с короткозамкнутым ротором" УП5325

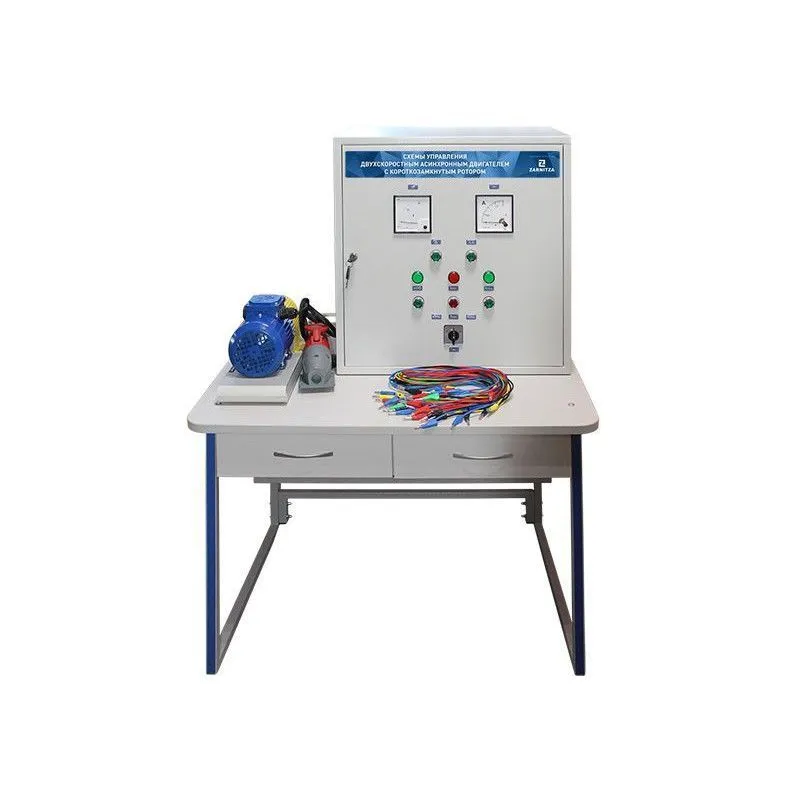

Стенд "Схемы управления двухскоростным асинхронным двигателем с короткозамкнутым ротором" представляет собой шкаф с установленными в него элементами управления, защиты и индикации.

Проведение лабораторно-практических занятий по приобретению и развитию навыков монтажа и наладки систем управления асинхронными двигателями.


Артикул УП5325
Габариты: 930 х 1320 х 750 мм
Масса: не более 25 кг
Электропитание: 3 х 380 В, 50 Гц
Потребляемая мощность: не более 750 Вт
Класс защиты от поражения электрическим током: I

Базовая комплектация:

Комплект учебно-лабораторного оборудования "Схемы управления двухскоростным асинхронным двигателем с короткозамкнутым ротором"

1

Электромашинный агрегат с двухскоростным асинхронным двигателем с короткозамкнутым ротором, оборудованным маховиком

1

Лабораторный стол с ящиками

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:

  1. Комплект учебно-лабораторного оборудования "Схемы управления двухскоростным асинхронным двигателем с короткозамкнутым ротором".
  2. Электромашинный агрегат с двухскоростным асинхронным двигателем с короткозамкнутым ротором, оборудованным маховиком.
  3. Лабораторный стол с ящиками.
  4. Комплект соединительных проводов и кабелей.
  5. Паспорт изделия.
  6. Руководство по эксплуатации.
  7. Методические рекомендации по выполнению лабораторных работ.

Состав (основного изделия):

  • Шкаф электромонтажный с замком.
  • Контакторы с контактными приставками (4 шт.).
  • Электротепловое реле (2 шт.).
  • Световой индикатор фаз.
  • Универсальный блок защиты.
  • Световые индикаторы (3 шт.).
  • Кнопки управления (5 шт.).
  • Переключатель.
  • Амперметр.
  • Вольтметр.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Сборка и наладка схемы пуска и торможения.
  2. Сборка и наладка схемы пуска, реверса и торможения.
  3. Сборка и наладка схемы тепловой защиты с использованием электротеплового реле.
  4. Программирование микропроцессорного блока управления и защиты.
  5. Сборка и наладка схемы тепловой защиты с использованием микропроцессорного блока управления.
  6. Сборка и наладка схемы защиты от обрыва фазы с использованием микропроцессорного блока управления.
  7. Сборка и наладка схемы "треугольник – двойная звезда" пуска и торможения.
  8. Сборка и наладка схемы "треугольник – двойная звезда" пуска, реверса и торможения.
  9. Сборка и наладка схемы пуска и торможения с помощью пакетного переключателя.
  10. Поиск неисправностей в системе управления электродвигателем.

*
*
Цена: по запросу
*
