Установка "Электротехника и основы электроники" (УЛК-ЭОЭ), УП5073

Установка "Электротехника и основы электроники" (УЛК-ЭОЭ), УП5073

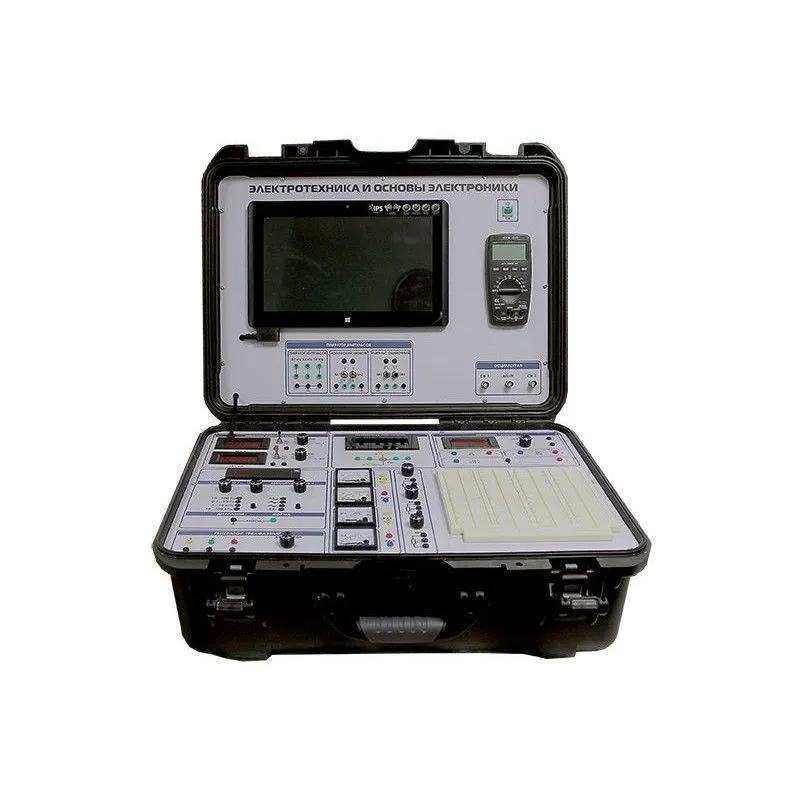

Конструктивно изделие представляет собой пластиковый кейс с набором дополнительных устройств и аксессуаров, в состав которых входят соединительные провода и кабели, электронные компоненты, клавиатура, манипулятор типа "мышь".
Кейс содержит персональный компьютер планшетного типа с операционной системой Windows и профильным программным обеспечением (приобретается отдельно), источники питания, цифровые и аналоговые измерительные приборы, функциональный и трехфазный генераторы, макетную плату для сборки и исследования схем и другие функциональные узлы.
Виртуальный двухканальный запоминающий осциллограф и установленное на планшетный моноблок программное обеспечение позволяют отображать на экране осциллограммы, записывать и выводить на печать данные.
Посредством USB-портов к планшетному моноблоку можно подключить программатор для программирования микроконтроллеров, съемный носитель для записи и хранения данных.
Данное лабораторное оборудование не требует паяльных принадлежностей, наборное поле унифицировано практически под все имеющиеся радиоэлектронные компоненты.


Установка "Электротехника и основы электроники" (УЛК-ЭОЭ), УП5073 настольного исполнения предназначена для проведения лабораторно-практических занятий. Кейс обеспечивает изучение измерительных приборов различных типов и методик измерений в электрических цепях постоянного и переменного тока, исследование большинства радиоэлектронных компонентов и аналоговых и цифровых электронных устройств на них.

Оборудование может применяться в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по курсам: "Основы электроники", "Моделирование и исследование электронных устройств", "Электротехника". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций. Возможности оборудования и направленность исследований не исчерпываются перечнем радиоэлектронных компонентов, входящих в комплект поставки, состав приборов и средств измерения, установленных в кейс, может быть расширен силами заказчика.

Артикул УП5073
Габариты: не более 600 х 500 х 400 мм
Масса: не более 600 х 500 х 400 мм
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 120 Вт
Кейс: ударопрочный пластик

Базовая комплектация:

Учебно-лабораторный кейс "Электротехника и основы электроники"

1

Кейс-ячейка с набором электронных компонентов

1

Гибкая клавиатура

1

Беспроводная мышь

1

Комплект соединительных проводов и кабелей

1


Дополнительная комплектация:

Программное обеспечение: Multisim, Proteus, Microcap, MS Office, LabView

1

Программатор для программирования микроконтроллеров определенных марок

1

Плата ввода/вывода USB NI 6009

1

Комплект поставки:

  1. Учебно-лабораторный кейс "Электротехника и основы электроники".
  2. Комплект соединительных проводов и кабелей.
  3. Кейс-ячейка с набором электронных компонентов.
  4. Гибкая клавиатура.
  5. Беспроводная мышь.
  6. Паспорт изделия.
  7. Руководство по эксплуатации.
  8. Методические рекомендации по проведению лабораторных работ.

Состав (основного изделия):

  • Персональный компьютер планшетного типа с ОС Windows.
  • Автоматический мультиметр.
  • Аналоговый вольтметр постоянного тока (опция).
  • Аналоговый вольтметр переменного тока (опция).
  • Аналоговый амперметр постоянного тока (опция).
  • Аналоговый амперметр переменного тока (опция).
  • Виртуальный двухканальный запоминающий осциллограф.
  • USB-порт.
  • Макетная плата, содержащая не менее 2200 точек для подключения любых микросхем и микроконтроллеров с Dip-корпусами, а также для любых радиодеталей и проводов с диаметром выводов от 0,3 до 0,8 мм.
  • Источник напряжения постоянного тока 5 В; 0,5 А.
  • Регулируемый источник напряжения постоянного тока +/-15 В; 0,3 А.
  • Источник напряжения постоянного тока +/-15 В; 0,3 А.
  • Источник напряжения постоянного тока 15 В, 0,3 А.
  • Генератор логических импульсов (0,1 кГц; 0,2 кГц; 1,6 кГц) (опция).
  • Генератор логических уровней (опция).
  • Генератор одиночных импульсов (опция).
  • Функциональный генератор напряжения переменного тока с индикацией частоты колебаний.
  • Трехфазный генератор 50 Гц, 8 В, 300 мА.
  • Цифровой универсальный измеритель мощности (Р, U, I, f, j, cosj).
  • Цифровой универсальный вольтметр с переключаемыми параметрами AC/DC, 20 В/200 В.
  • Цифровой универсальный амперметр с переключаемыми параметрами AC/DC, 200 мА/2000 мА.
  • Переменные сопротивления различных номиналов мощностью 1 Вт.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Измерительные приборы.
  2. Простейшие линейные электрические цепи постоянного тока.
  3. Исследование диодов.
  4. Исследование биполярного транзистора.
  5. Исследование усилительного каскада на биполярном транзисторе.
  6. Исследование полевого транзистора.
  7. Исследование работы транзисторов в ключевом режиме.
  8. Исследование тиристоров.
  9. Исследование инвертирующего и неинвертирующего усилителя.
  10. Исследование интегратора и активного фильтра.
  11. Исследование компараторов.
  12. Исследование мультивибраторов.
  13. Исследование цифровых интегральных микросхем.
  14. Исследование однополупериодного неуправляемого выпрямителя.
  15. Исследование однополупериодного управляемого выпрямителя.
  16. Исследование однофазной мостовой схемы выпрямления.
  17. Исследование трехфазных схем выпрямления.
  18. Исследование сглаживающих фильтров.
  19. Исследование параметрического стабилизатора напряжения.
  20. Исследование самовосстанавливающегося предохранителя.
  21. Определение эквивалентных параметров пассивных двухполюсников.
  22. Исследование цепи синусоидального тока.
  23. Исследование цепи синусоидального тока с индуктивно связанными элементами.
  24. Исследование резонанса в цепи с последовательно соединенными элементами R, L, C.
  25. Резонансные характеристики цепи с последовательно соединенными элементами R, L, C.
  26. Исследование режима резонанса при параллельном соединении катушки индуктивности и конденсатора.
  27. Исследование линейной электрической цепи несинусоидального периодического тока.
  28. Разряд конденсатора С на цепь R–L.
  29. Экспериментальное определение А-параметров четырехполюсника.
  30. Передаточные функции и частотные характеристики четырехполюсника.
  31. Интегрирующие четырехполюсники.
  32. Цепь с распределенными параметрами.
  33. Нелинейная цепь постоянного тока.
  34. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда"
  35. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
  36. Изучение однофазного трансформатора.
  37. Изучение трехфазного трансформатора.

Учебно-лабораторный кейс "Электротехника и основы электроники"

*
*
Цена: по запросу
*
