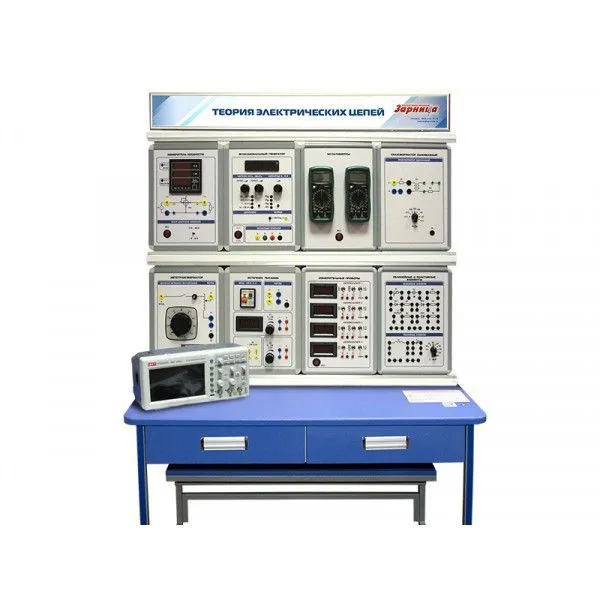

Стенд "Теория электрических цепей" (ТЭЦ-СР-1) УП5000
Стенд "Теория электрических цепей" (ТЭЦ-СР-1) предназначен для изучения электрических цепей постоянного и переменного тока, трехфазных цепей, переходных процессов в линейных и нелинейных электрических цепях, электрических цепей с последовательным и параллельным соединением элементов.
Оборудование может применяться для обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Теория электрических цепей". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Аппаратная часть стенда выполнена по модульному принципу.
| Артикул | УП5000 |
| Габариты: | не более 930 х 800 х 1600 мм |
| Масса: | не более 50 кг |
| Электропитание: | 220 В, 50 Гц |
| Потребляемая мощность: | не более 100 Вт |
Базовая комплектация:
|
Модуль "Автотрансформатор" |
1 |
|
Модуль "Функциональный генератор" |
1 |
|
Модуль "Измеритель мощности" |
1 |
|
Модуль "Измерительные приборы" |
1 |
|
Модуль "Осциллограф" |
1 |
|
Модуль "Источник питания" |
1 |
|
Модуль "Мультиметры" |
1 |
|
Модуль "Диоды, резисторы, конденсаторы" |
1 |
|
Модуль "Нелинейные элементы. Реактивные элементы. Резисторы/Активная нагрузка" |
1 |
|
Модуль "Трансформатор однофазный" |
1 |
|
Модуль "Однородная длинная линия" |
1 |
|
Стол лабораторный |
1 |
|
Двухуровневая двухрядная рама |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Комплект поставки:
- Лабораторный стенд "Теория электрических цепей" (ТЭЦ-СР-1).
- Стол лабораторный.
- Двухуровневая двухрядная рама.
- Комплект соединительных проводов и кабелей.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
Состав (основного изделия):
Комплект лабораторных модулей:
- Функциональный генератор.
- Источник питания.
- Измеритель мощности.
- Измерительные приборы.
- Автотрансформатор.
- Мультиметры.
- Нелинейные элементы. Реактивные элементы. Резисторы/Активная нагрузка.
- Диоды, резисторы, конденсаторы.
- Трансформатор однофазный.
- Осциллограф.
- Однородная длинная линия
Учебно-методическое пособие по проведению лабораторных работ:
- Электроизмерительные приборы и измерения.
- Экспериментальное определение параметров элементов цепей переменного тока.
- Электрическая цепь переменного тока с последовательным соединением элементов.
- Электрическая цепь переменного тока с параллельным соединением элементов.
- Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
- Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
- Нелинейная цепь постоянного тока.
- Нелинейная цепь переменного тока.
- Нелинейная цепь постоянного тока с последовательным соединением элементов.
- Разветвленная нелинейная электрическая цепь постоянного тока.
- Сложная линейная цепь постоянного тока.
- Однофазный трансформатор.
- Исследование модели однородной длинной линии.
- Исследование простых цепей постоянного тока.
- Исследование сложной цепи постоянного тока методом наложения.
- Исследование режима выделенной ветви сложной цепи методом эквивалентного генератора.
- Исследование простых цепей переменного синусоидального тока.
- Исследование передачи мощности от активного двухполюсника к пассивному.
- Исследование последовательной резонансной цепи.
- Исследование параллельной резонансной цепи.
- Исследование компенсации реактивной мощности нагрузки.
- Исследование трехфазной цепи при соединении нагрузки звездой с нулевым проводом.
- Исследование трехфазной цепи при соединении нагрузки звездой без нулевого провода.
- Исследование трехфазной цепи при соединении нагрузки треугольником.
- Исследование специфических режимов трехфазных цепей.
- Исследование простых цепей несинусоидального тока.
- Исследование сложной цепи несинусоидального тока.
- Исследование переходных процессов в цепи R, L.
- Исследование переходных процессов в цепи R, C.
- Исследование переходных процессов в цепи R, C, L.
