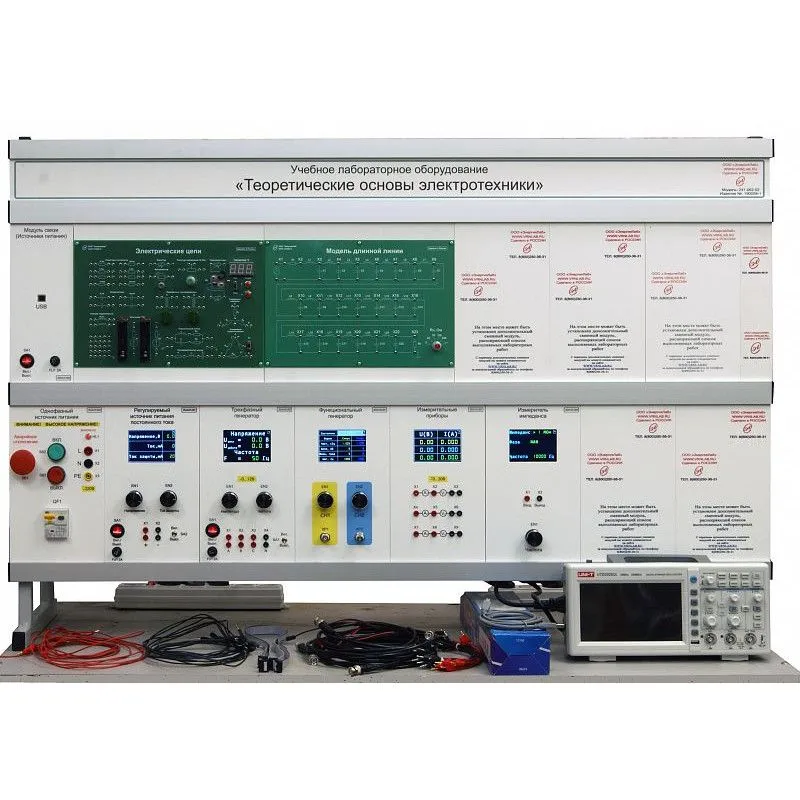

Стенд "Теоретические основы электротехники" ЭЛБ-241.062.02

Стенд "Теоретические основы электротехники" ЭЛБ-241.062.02

Стенд "Теоретические основы электротехники" ЭЛБ-241.062.02 предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Стенд выполнен в настольном исполнении: стойка с установленными модулями установлена на лабораторном столе заказчика.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Исполнение настольное, модульное, ручная версия.


Габариты: длина (по фронту), не более, 1200 мм
ширина (ортогонально фронту), не более, 300 мм
высота, не более, 800 мм
Масса: 30 кг
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением 220 В, частотой 50 Гц
Потребляемая мощность: 100 В·А
Класс защиты от поражения электрическим током: I
Количество человек, которое одновременно и активно может работать на комплекте: 2
Диапазон рабочих температур, ˚С: +10…+35
Влажность, %: до 80

Комплект поставки

1. Стойка для установки модулей
2. Комплект модулей (предустановлен на стойке):

Измерительные приборы 30В - 1 шт

Назначение Модуль «Измерительные приборы 30В» предназначен для измерения тока и напряжения в цепях переменного и постоянного тока. Технические характеристики Диапазон...


Модуль "Функциональный генератор" - 1 шт

Назначение Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего...


Измеритель импеданса - 1 шт

Назначение Модуль «Измеритель импеданса» предназначен для измерения модуля и аргумента комплексного сопротивления, а также обеспечивает расчет эквивалентного сопротивления емкости и...


Регулируемый источник питания постоянного тока - 1 шт

Назначение Модуль «Регулируемый источник питания постоянного тока» предназначен для формирования постоянного напряжения с плавной регулировкой величины напряжения, и возможностью стабилизации...


Трехфазный генератор - 1 шт

Модуль «Трехфазный генератор» предназначен для формирования трехфазной системы рабочего напряжения с плавной регулировкой амплитуды напряжения и частоты. Технические особенности Корпус...


Модуль «Однофазный источник питания» - 1 шт

Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...


Модуль «Электрические цепи» - 1 шт

Назначение Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока,...


Модуль «Модуль связи (источник питания)» - 1 шт

Назначение Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания...


Модуль «Однородная длинная линия» - 1 шт

Модуль «Модель длинной линии» предназначен для проведения лабораторно-практических занятий по исследованию: распределения напряжения вдоль однородной длинной линии, зависимости входных сопротивлений...


3. Цифровой осциллограф

4. Комплект соединительных проводов и сетевых шнуров

5. Диск с технической документацией

6. Диск с мультимедийной методикой

Базовые эксперименты (лабораторные работы)

1. Электрические цепи постоянного тока
1.1. Параметры электрической цепи постоянных напряжения и тока
1.2. Закон Ома.
1.3. Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4. Эквивалентный источник напряжения (ЭДС).
1.5. Последовательное соединение источников напряжения (ЭДС).
1.6. Параллельное соединение источников напряжения (ЭДС).
1.7. Электрическая мощность и работа.
1.8. Коэффициент полезного действия электрической цепи.

2. Однофазные электрические цепи переменного тока
2.1. Параметры синусоидальных напряжения и тока.
2.2. Активная мощность цепи синусоидального тока.
2.3. Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4. Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6. Трансформаторы.

3. Трехфазные цепи синусоидального тока.
3.1. Напряжения и токи в трехфазной цепи.
3.2. Трехфазная нагрузка, соединенная по схеме «звезда».
3.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
3.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
3.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».

4. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении

5. Переходные процессы в электрических цепях
5.1. Переходные процессы в цепи с конденсатором и резисторами.
5.2. Переходные процессы в цепи с катушкой индуктивности.
5.3. Переходные процессы в колебательном контуре.

6. Однородная длинная линия.
6.1. Распределение напряжения вдоль однородной длинной линии.
6.2. Исследование зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки.
6.3. Отражение волн от конца длинной линии.

Теоретические основы электротехники

*
*
Цена: по запросу
*
