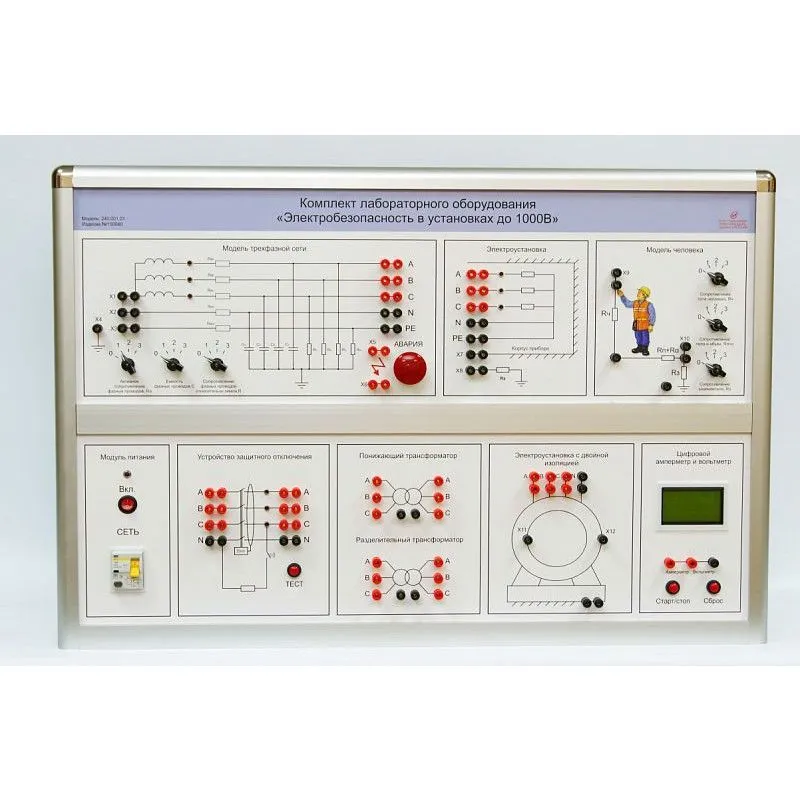

Установка "Электробезопасность в установках до 1000 В" (ЭЛБ-240.001.01)

Установка "Электробезопасность в установках до 1000 В" (ЭЛБ-240.001.01)

Установка "Электробезопасность в установках до 1000 В"  предназначена для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях при изучении курса "Безопасность жизнедеятельности".



Позволяет исследовать опасность поражения человека электрическим током при прямом и косвенном прикосновении его к частям, находящимся под напряжением в электроустановках до 1000 В и изучить основные технические способы его защиты (защитное зануление, защитное заземление, защитное отключение, двойная изоляция, электрическое разделение цепей, малое напряжение), исследовать сопротивления участков тела человека, исследовать явления растекания тока по поверхности грунта.

Базовые эксперименты (лабораторные работы)

Перечень лабораторных работ:
1. Изучение действия электрического тока на человека.
2. Изучение различных типов электрических сетей.
3. Основные классы защит электрооборудования.
4. Изучение принципа действия устройства защитного отключения.
5. Изучение принципа действия устройства автоматического отключения при сверхтоках.
6. Измерение сопротивления заземления.
7. Изучение защиты в TN-С сетях, при заземленных корпусах.
8. Изучение защиты в TN-С сетях, при изолированных от земли корпусах.
9. Изучение защиты в TN-S сетях.
10. Изучение защиты в TN-С-S сетях.
11. Изучение защиты в TT сетях.
12. Изучение защиты в IT сетях.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.
Габариты:
  • длина (по фронту), не более, мм 870
  • ширина (ортогонально фронту), не более, мм 310
  • Высота, не более, мм 580
Масса: не более 25 кг
Электропитание:
  • от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением 220 В
  • Частотой 50 Гц
Потребляемая мощность: не более 50 Вт
Класс защиты от поражения электрическим током: I
Количество человек, которое одновременно и активно может работать на комплекте: 2
Диапазон рабочих температур, ˚С: +10…+35
Влажность, %: до 80

Комплектность

Наименование

Количество, шт.

1

Моноблок «Электробезопасность в установках до 1000В» состоит из:

1 шт.

1.1

Модуль «Питание»

1 шт.

1.2.

Модель трехфазной сети

1 шт.

1.3

Модели электропотребителей

4 шт.

1.4

Модель человека

1 шт.

1.5

Цифровой вольтметр

1 шт.

1.6

Цифровой амперметр

1 шт.

2

Комплект соединительных проводов и сетевых шнуров

1 шт.

3

Техническое описание оборудования

1 шт.

4

Мультимедийная методика

1 шт.

5

Методические указания по выполнению базовых экспериментов

1 шт.


*
*
Цена: по запросу
*
