Установка "Электробезопасность в системах электроснабжения" (ЭЛБ-240.006.01)

Установка "Электробезопасность в системах электроснабжения" (ЭЛБ-240.006.01)

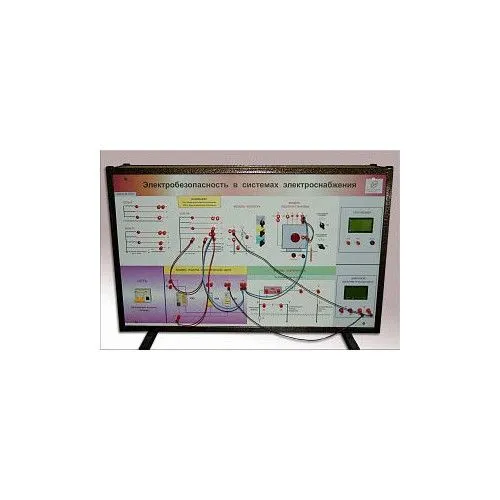

Установка "Электробезопасность в системах электроснабжения" предназначена для выполнения лабораторных работ и проведения практических занятий в высших и средних специальных учебных заведениях, профессионально-технических училищах, учебных центрах повышения квалификации и т.п. и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.


Габариты: не более 850 х 350 х 650 мм
Масса: не более 20 кг
Электропитание:
  • от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В, 380
  • Частотой 50 Гц
Потребляемая мощность, ВА, не более: 750
Количество человек, которое одновременно и активно может работать на комплекте: 2
Электронный секундомер:
  • диапазоном измерения времени: от 0,01 до 999 с
  • режим измерения: ручной, автоматический
  • диапазон напряжений внешнего запускающего сигнала: от 2,5 до 5 В
Информационная панель:
  • Разрешение: 128x64
  • Видимая область(мм): 71.7x38.7
  • Тип стекла: STN Positive
  • Контроллер: KS107/KS108
  • T_раб.: -20-+70
  • Т_хран.: -30-+80
  • Угол зрения: 6

Состав:

1. Цифровой амперметр-вольтметр.
2. Однофазный источник питания.
3. Модель участка электрической цепи.
4. Модель человека.
5. Устройство защитного отключения.
6. Модель питающей электрической сети.
7. Модель электроприемника с рабочей изоляцией.
8. Модель заземлителя.
9. Мультиметр – 2 шт.
10. Набор проводов.
11. Автоматический выключатель – 2 шт.
12. Встроенный секундомер

Дополнительно:

1. Методические указания.
2. Мультимедийная методика. Перечень лабораторных работ: 1. Действие электрического тока на человека. Определение силы электрического тока через тело человека при прямом прикосновении его к частям, находящимся под напряжением. Определение силы электрического тока через тело человека при косвенном прикосновении его к частям, находящимся под напряжением. 2. Меры защиты человека от поражения электрическим током. Действие защитного зануления. Защитное действие устройства автоматического отключения питания при сверхтоках. Действие устройства защитного отключения. Действие защитного заземления. Контроль изоляции фаз в сети с изолированной нейтралью.
3. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C при заземленных корпусах электроприемников. Подтверждение нецелесообразности применения устройства защитного отключения. Подтверждение отсутствия защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I.
4. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C при изолированных от земли корпусах электроприемников. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I.
5. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-S. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I. Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников. Работа защиты при обрыве нулевого защитного проводника.
6. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C-S. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I. Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников. Работа защиты при обрыве нулевого защитного проводника.
7. Защита человека от поражения электрическим током в электроустановках с системой заземления TT. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса 01.
8. Защита человека от поражения электрическим током в электроустановках с системой заземления TI. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса 0.
9. Защита человека от поражения электрическим током в электроустановках с системой заземления IT. Подтверждение нецелесообразности применения устройства защитного отключения. Контроль изоляции электрической сети. Работа защиты при повреждении рабочей изоляции электроприемника класса 0.

Перечень лабораторных работ:

1. Действие электрического тока на человека. Определение силы электрического тока через тело человека при прямом прикосновении его к частям, находящимся под напряжением. Определение силы электрического тока через тело человека при косвенном прикосновении его к частям, находящимся под напряжением.

2. Меры защиты человека от поражения электрическим током. Действие защитного зануления. Защитное действие устройства автоматического отключения питания при сверхтоках. Действие устройства защитного отключения. Действие защитного заземления. Контроль изоляции фаз в сети с изолированной нейтралью.

3. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C при заземленных корпусах электроприемников. Подтверждение нецелесообразности применения устройства защитного отключения. Подтверждение отсутствия защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I.

4. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C при изолированных от земли корпусах электроприемников. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I.

5. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-S. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника  класса I. Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников. Работа защиты при обрыве нулевого защитного проводника.

6. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C-S. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I. Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников. Работа защиты при обрыве нулевого защитного проводника.

7. Защита человека от поражения электрическим током в электроустановках с системой заземления TT. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса 01.

8. Защита человека от поражения электрическим током в электроустановках с системой заземления TI. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса 0.

9. Защита человека от поражения электрическим током в электроустановках с системой заземления IT. Подтверждение нецелесообразности применения устройства защитного отключения. Контроль изоляции электрической сети. Работа защиты при повреждении рабочей изоляции электроприемника класса 0.

*
Цена: по запросу
*
