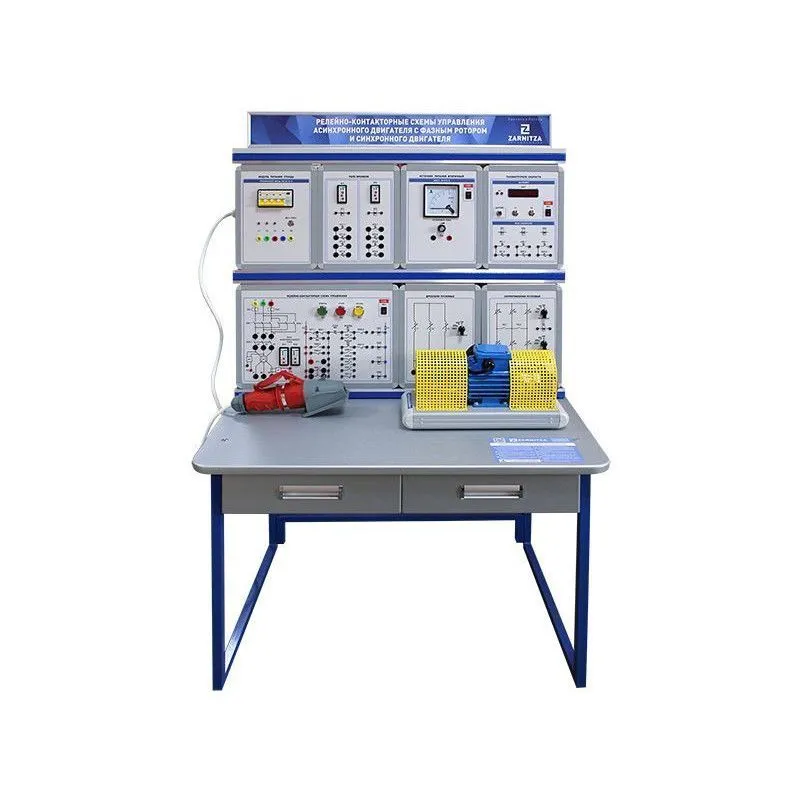

Стенд "Релейно-контакторные схемы управления асинхронного двигателя" УП6383

Стенд "Релейно-контакторные схемы управления асинхронного двигателя" УП6383

Стенд "Релейно-контакторные схемы управления асинхронного двигателя" представляет собой изделие стендового модульного исполнения.

Стенд предназначен для проведения лабораторно-практических занятий по курсам "Электрический привод", "Системы управления электроприводов", "Электрические аппараты" и "Монтаж и наладка электрооборудования". Позволяет проводить лабораторные работы по изучению релейно-контакторных схем управления пуском и торможением асинхронного электродвигателя, синхронного двигателя и двигателя с фазным ротором.


Артикул УП6383
Габариты: 930 х 850 х 1650 мм
Масса: не более 50 кг
Электропитание: 380 В, 50 Гц
Потребляемая мощность: не более 750 ВА

Базовая комплектация:

Модуль "Модуль питания стенда"

1

Модуль "Источник питания вторичный"

1

Модуль "Реле времени"

1

Модуль "Дроссели пусковые"

1

Модуль "Сопротивления пусковые"

1

Модуль "Тахометр. Реле скорости"

1

Модуль "Релейно-контакторная схема управления"

1

Стол лабораторный

1

Рама однорядная двухуровневая

1

Электромашинный агрегат

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:

  1. Лабораторный стенд "Релейно-контакторные схемы управления асинхронного двигателя с фазным ротором и синхронного двигателя".
  2. Стол лабораторный.
  3. Рама однорядная двухуровневая.
  4. Электромашинный агрегат.
  5. Вывеска с названием стенда.
  6. Комплект соединительных проводов и кабелей.
  7. Паспорт изделия.
  8. Руководство по эксплуатации.
  9. Методические указания к выполнению лабораторных работ.

Состав (основного изделия):

Комплект лабораторных модулей:
  • Модуль питания стенда.
  • Модуль "Источник питания вторичный".
  • Модуль "Реле времени".
  • Модуль "Дроссели пусковые".
  • Модуль "Сопротивления пусковые".
  • Модуль "Тахометр. Реле скорости".
  • Модуль "Релейно-контакторная схема управления".

Учебно-методическое пособие по проведению лабораторных работ:

  1. Монтаж и наладка схемы тепловой защиты асинхронного электродвигателя.
  2. Монтаж и наладка схемы максимальной токовой защиты асинхронного электродвигателя.
  3. Изучение схемы управления прямого пуска асинхронного электродвигателя.
  4. Изучение схемы управления прямого пуска и реверса асинхронного электродвигателя.
  5. Изучение схемы управления прямого пуска и динамического торможения в функции времени асинхронного электродвигателя.
  6. Изучение схемы пуска синхронного электродвигателя.
  7. Изучение схемы дроссельного пуска асинхронного электродвигателя с фазным ротором.
  8. Изучение пуска в функции времени асинхронного электродвигателя с фазным ротором.
  9. Изучение схемы пуска асинхронного двигателя с фазным ротором в функции времени и динамическим торможением в функции скорости.

*
*
Цена: по запросу
*
