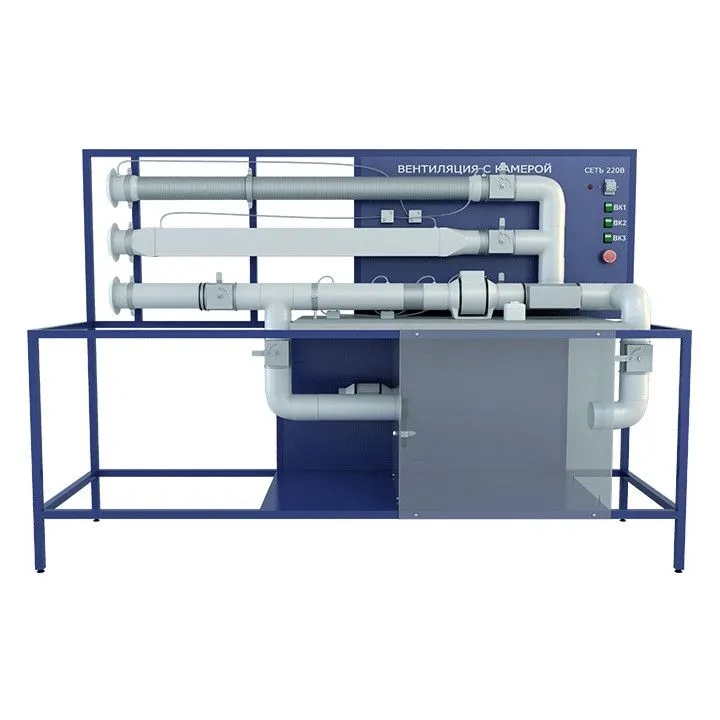

Стенд по испытанию систем вентиляции с камерой, ПАХП-ВВ-К
Подробное изучение системы вентиляции воздуха с имитацией вентилируемого помещения
ХАРАКТЕРИСТИКИ
Габариты (Д х Ш х В): 2200х700х1700
Модель: ПАХП-ВВ-К
КОМПЛЕКТАЦИЯ ЛАБОРАТОРНОГО СТЕНДА
| Металлическая рама со столешницей | 1 шт |
| Пульт автоматизации и управления | 1 комплект |
| Вентилятор | 1 шт |
| Калорифер – электрический воздухонагреватель | 1 шт |
| Воздушный фильтр | 1 шт |
| Регулирующие заслонки | 1 шт |
| Экспериментальный участок круглого сечения | 1 шт |
| Экспериментальный участок гофрированный алюминиевый круглого сечения | 1 шт |
| Экспериментальный участок прямоугольного сечения | 1 шт |
| Тройник | 1 шт |
| Диффузор пластиковый | 1 шт |
| Камера для испытания | 1 шт |
| Датчик давления | 8 шт |
| Датчик влажности | 2 шт |
| Расходомер | 2 шт |
| Датчик температуры | 2 шт |
| Трубка Пито | 3 шт |
| Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру | 1 шт |
| Методические описания по проведению лабораторных работ и программное обеспечение | 1 комплект |
ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ
-
Автоматическое управление процессом
-
Подключение к компьютеру
-
Срок изготовления - 30 дней
-
Методическое и программное обеспечение в комплекте
-
Режим тренажера
-
Подключение к водопроводной сети и канализации не требуется
ЛАБОРАТОРНЫЕ РАБОТЫ
- Составление схемы вентиляции и определение характеристик основного и вспомогательного оборудования
- Изучение приборов и методов определения давлений и скоростей потока
- Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения
- Определение расхода воздуха по эпюре скорости
- Исследование характеристик воздуховодов различного типа. Определение потерь напора по длине, коэффициентов сопротивления и трения
- Исследование характеристик гладкого воздуховода круглого сечения с определением потерь напора по длине и коэффициента сопротивления на трение
- Исследование характеристик гладкого воздуховода прямоугольного сечения с определением потерь напора по длине и коэффициента сопротивления на трение
- Исследование характеристик гофрированного воздуховода круглого сечения с определением потерь напора по длине и коэффициента сопротивления на трение
- Изучение подготовки воздуха при общеобменной приточной вентиляции с механическим побуждением
- Изучение потерь давления воздуха на элементах различной степени фильтрации
- Изучение характеристик воздуха при различных схемах вентиляции в системах воздушного отопления
- Изучение устройства воздушного калорифера и определение необходимой мощности для достижения требуемых параметров воздуха
- Изучение основных характеристик вентилятора
- Составление электрической схемы установки
- Составление схемы автоматизации установки
