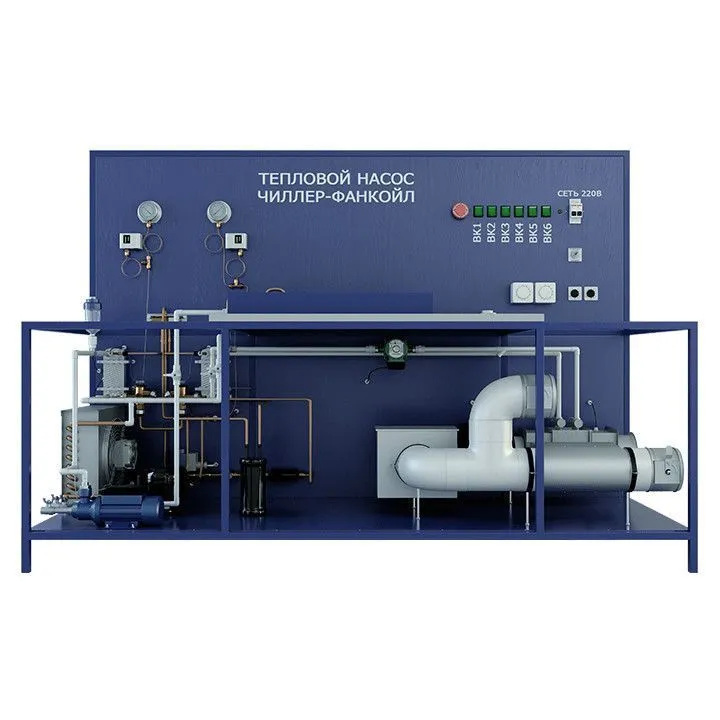

Стенд по изучению работы чиллер-фанкойла с функцией теплового насоса, ПАХП-ХМ-ЧФН

Стенд по изучению работы чиллер-фанкойла с функцией теплового насоса, ПАХП-ХМ-ЧФН

Установка позволяет изучать режимы и особенности работы водоохлаждающей холодильной машины с вентиляторным доводчиком и функцией теплового насоса

ХАРАКТЕРИСТИКИ

Габариты (Д х Ш х В): 2200х700х1700

Модель: ПАХП-ХМ-ЧФН



ЛАБОРАТОРНЫЕ РАБОТЫ

  • Испытание холодильной установки в режиме охлаждения. Определение холодильного коэффициента
  • Анализ термодинамических циклов работы холодильной машины. Определение холодопроизводительности. Построение цикла работы в заданном режиме
  • Испытание холодильной установки в режиме теплового насоса по схеме воздух - вода. Определение отопительного коэффициента
  • Испытание холодильной установки в режиме теплового насоса по схеме вода - вода. Определение отопительного коэффициента
  • Проектирование холодильной установки и проверка результатов на действующем стенде
  • Монтаж и демонтаж линейных компонентов холодильной установки
  • Пусконаладочные работы
  • Экспериментальное изучение устройства и работы линейной холодильной автоматики
  • Электромонтажные работы в холодильной технике
  • Составление электрической схемы фреоновой холодильной установки
  • Техническое (сервисное) обслуживание холодильных машин и установок
  • Диагностика и устранение неисправностей в холодильной системе
  • Зависимость холодопроизводительности, холодильного коэффициента и потребляемой мощности от температур кипения, и конденсации хладагента
  • Настройка и проверка срабатываний пускозащитной автоматики
  • Изучение устройства холодильных компрессоров и определение параметров поршневого компрессора
  • Изучение конструкции жидкостного (водяного) конденсатора и определение его коэффициента теплопередачи
  • Испытание работы холодильной установки в регенеративном цикле. Изучение устройства и назначения рекуперативного теплообменного аппарата
  • Определение коэффициента теплопередачи жидкостного испарителя
  • Изучение конструкции вентиляторного доводчика (фанкойла) и определение его коэффициента теплопередачи
  • Составление схем фреоновых холодильных установок и определение характеристик оборудования
  • Составление принципиальной схемы автоматизации холодильной установки. Определение аварийных режимов работы установки
  • Методика определение тепловых нагрузок. Подбор холодильного оборудования

КОМПЛЕКТАЦИЯ ЛАБОРАТОРНОГО СТЕНДА

Рама лабораторной установки 1 шт
Пульт автоматизации и управления 1 комплект
Канальный вентилятор 1 шт
Калорифер 1 шт
Воздушный фильтр 1 шт
Ресивер 1 шт
Отделитель жидкости 1 шт
Датчик скорости потока воздуха 1 шт
Фильтр-осушитель 1 шт
ТРВ – терморегулирующий вентиль 1 шт
Манометр высокого давления 1 шт
Мановакуумметр низкого давления 1 шт
Смотровое стекло 2 шт
Датчик высокого давления 1 шт
Датчик низкого давления 1 шт
Компрессор 1 шт
Холодильный вентиль четырехходовой 1 шт
Реле низкого давления 1 шт
Реле высокого давления 1 шт
Пластинчатый теплообменный аппарат 3 шт
Соленоидный вентиль 1 шт
Воздушный теплообменный аппарат 1 шт
Медный паянный теплообменный аппарат 1 шт
Измеритель потребляемой мощности 1 шт
Бак жидкостной двухсекционный 1 шт
Насос циркуляционный 1 шт
Насос центробежный 1 шт
Измеритель расхода 2 шт
Воздушный теплообменный аппарат 1 шт
Воздухоохладитель 1 шт
Тепловой счетчик 1 шт
Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру 1 шт

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ

  • Автоматическое управление процессом

  • Подключение к компьютеру

  • Срок изготовления - 30 дней

  • Методическое и программное обеспечение в комплекте

  • Режим тренажера

  • Подключение к водопроводной сети и канализации не требуется



Холодильная установка

*
*
Цена: по запросу
*
