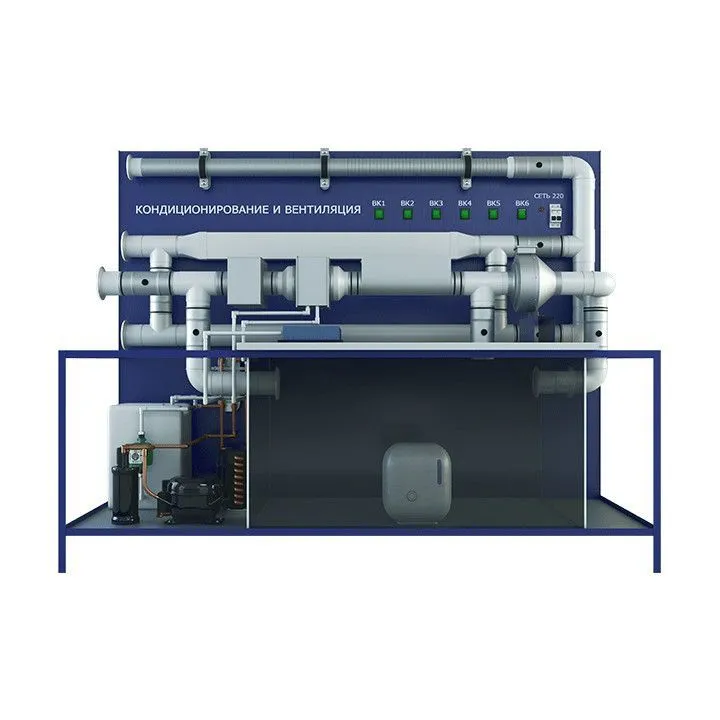

Стенд по испытанию систем кондиционирования и вентиляции, ПАХП-КВ

Стенд по испытанию систем кондиционирования и вентиляции, ПАХП-КВ

Исследование узлов и режимов работы систем кондиционирования и вентиляции

ХАРАКТЕРИСТИКИ

Габариты (Д х Ш х В): 2000х850х1600

Модель: ПАХП-КВ



КОМПЛЕКТАЦИЯ ЛАБОРАТОРНОГО СТЕНДА

Лабораторный модуль 1 шт
Пульт автоматизации и управления 1 комплект
Компрессор 1 шт
Конденсатор воздушного охлаждения 1 шт
Испаритель - пластинчатый теплообменный аппарат 1 шт
Ресивер 1 шт
Отделитель жидкости 1 шт
Фильтр-осушитель 1 шт
ТРВ – терморегулирующий вентиль 1 шт
Вентилятор 1 шт
Воздухоохладитель 1 шт
Калорифер – электрический воздухонагреватель 1 шт
Увлажнитель воздуха 1 шт
Камера кондиционирования 1 шт
Бак для воды 1 шт
Насос 1 шт
Воздушный фильтр 1 шт
Регулирующие заслонки 9 шт
Экспериментальный участок круглого сечения 1 шт
Экспериментальный участок гофрированный алюминиевый круглого сечения 1 шт
Экспериментальный участок прямоугольного сечения 1 шт
Диффузор регулируемый 8 шт
Датчик температуры 12 шт
Датчик давления 12 шт
Трубка Пито 3 шт
Датчик влажности 2 шт
Расходомер 1 шт
Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру 1 шт
Методические описания по проведению лабораторных работ и программное обеспечение 1 комплект

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ

  • Автоматическое управление процессом

  • Подключение к компьютеру

  • Комплектуется лабораторным столом

  • Срок изготовления - 30 дней

  • Методическое и программное обеспечение в комплекте

  • Режим тренажера

  • Подключение к водопроводной сети и канализации не требуется



ЛАБОРАТОРНЫЕ РАБОТЫ

  • Составление схем вентиляции с определением характеристик основного и вспомогательного оборудования
  • Составление схем кондиционирования воздуха с определение характеристик основного и вспомогательного оборудования
  • Испытание прямоточной схемы циркуляции воздуха
  • Испытание рециркуляционной схемы циркуляции воздуха
  • Испытание смешанной схемы циркуляции воздуха
  • Испытание смешанной схемы с большими влагопритоками без использования калорифера
  • Исследование характеристик канального вентилятора
  • Испытание водоохлаждающей установки (чиллера)
  • Измерение перепада давления воздуха на входе и выходе из фильтра с фильтрующими элементами различной степенью фильтрации
  • Составление схемы автоматизации установки кондиционирования воздуха
  • Составление электрической схемы работы установки кондиционирования воздуха
  • Изучение приборов и методов определения давления
  • Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью с помощью трубки Пито
  • Определение расхода воздуха по эпюре скорости
  • Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения
  • Исследование характеристик сети при последовательном соединении трубопроводов
  • Исследование характеристик сети при параллельном соединении трубопроводов
  • Измерение теплотехнических параметров
  • Определение холодопроизводительности, построение цикла работы в заданном режиме
  • Изучение конструкции и испытание фреоновой холодильной установки
  • Определение зависимости холодопроизводительности холодильной машины от температурного режима работы установки (tо, tк)
  • Изучение устройства холодильных компрессоров и определение параметров поршневого компрессора
  • Изучение конструкции воздухоохладителя и определение его коэффициента теплопередачи
  • Изучение конструкции воздушного конденсатора и определение его коэффициента теплопередачи
  • Монтаж малой фреоновой холодильной установки
  • Составление схемы фреоновой холодильной установки и определение характеристик оборудования
  • Пуск, настройка на оптимальный режим и остановка малых фреоновых холодильных установок
  • Составление принципиальной схемы автоматизации холодильной установки. Определение аварийных режимов работы установки
  • Ознакомление с конструкцией, назначением и настройкой приборов автоматики
  • Составление электрической схемы фреоновой холодильной установки
*
Цена: по запросу
*
