Стенд "Электротехника и основы электроники" (ЭТОЭ-СР-3), УП5008

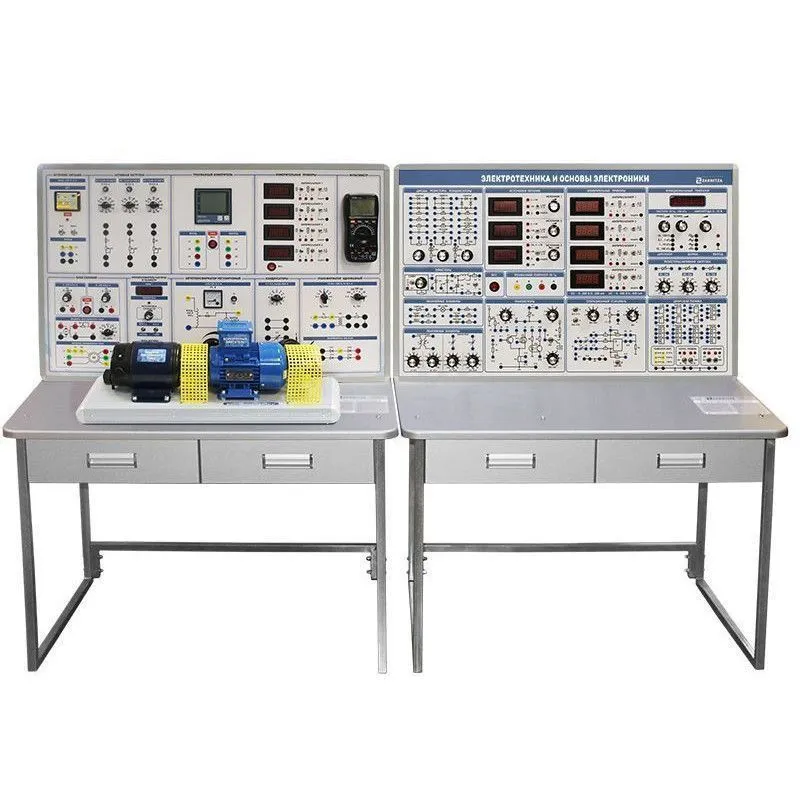

Стенд "Электротехника и основы электроники" (ЭТОЭ-СР-3) позволяет проводить лабораторные работы по изучению электрических цепей, основ аналоговой и цифровой техники, однофазного трансформатора, двигателя и генератора постоянного тока, асинхронного двигателя, полупроводниковых приборов, различных аналоговых и цифровых электронных устройств, исследование работы тиристорных схем.
Целью данного практикума является проведение лабораторных занятий по курсам "Электрические цепи", "Основы электроники" и "Электромеханика". Данное оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и практических навыков по одноименным темам.| Артикул | УП5008 |
| Габариты: | 1860 х 800 х 1500 мм |
| Масса: | не более 70 кг |
| Электропитание: | 220 В, 50 Гц |
| Потребляемая мощность: | не более 300 Вт |
Базовая комплектация:
|
Моноблок "Электрические цепи и основы электроники" |
1 |
|
Моноблок "Электромеханика" |
1 |
|
Электромашинный агрегат |
1 |
|
Стол с двухсекционным контейнером |
2 |
|
Комплект соединительных проводов и кабелей |
1 |
Комплект поставки:
- Лабораторный стенд "Электрические цепи, основы электроники и электромеханика".
- Электромашинный агрегат.
- Стол с двухсекционным контейнером (2 шт.)
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
Состав (основного изделия):
1. Моноблок "Электрические цепи и основы электроники", содержит:- Источники питания.
- Функциональный генератор.
- Трехфазный генератор.
- Измерительные приборы.
- Диоды, резисторы, конденсаторы.
- Тиристоры.
- Нелинейные элементы.
- Реактивные элементы.
- Транзисторы.
- Операционный усилитель.
- Цифровую технику.
- Резисторы/активную нагрузку.
2. Моноблок "Электромеханика", содержит:
- Автотрансформатор регулируемый.
- Активную нагрузку.
- Блок силовой.
- Мультиметр.
- Измерительные приборы.
- Источник питания.
- Конденсаторы.
- Преобразователь частоты и тахометр.
- Трансформатор однофазный.
- Трехфазный измеритель.
Учебно-методическое пособие по проведению лабораторных работ:
1. Электроизмерительные приборы и измерения.2. Простейшие линейные электрические цепи постоянного тока.
3. Разветвленная линейная электрическая цепь постоянного тока.
4. Нелинейная цепь постоянного тока с последовательным соединением элементов.
5. Разветвленная нелинейная электрическая цепь постоянного тока.
6. Сложная линейная цепь постоянного тока.
7. Экспериментальное определение параметров элементов цепей переменного тока.
8. Электрическая цепь переменного тока с последовательным соединением элементов.
9. Электрическая цепь переменного тока с параллельным соединением элементов.
10. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
11. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
12. Нелинейная цепь переменного тока.
13. Однофазный трансформатор:
- Опыт холостого хода.
- Внешняя и рабочие характеристики при активном характере нагрузки.
- Режим короткого замыкания.
14. Управление трехфазным асинхронным двигателем:
- Пробный пуск двигателя.
- Регулировочная характеристика на холостом ходу.
- Механические и рабочие характеристики при соединении обмоток двигателя в треугольник.
15. Испытание двигателя постоянного тока:
- Пуск двигателя на холостом ходу.
- Регулировочная характеристика при холостом ходе.
- Естественная механическая и рабочие характеристики.
- Искусственная (реостатная) механическая характеристика.
16. Испытание генератора постоянного тока:
- Характеристика холостого хода генератора с независимым возбуждением.
- Внешняя характеристика генератора с независимым возбуждением.
- Внешняя характеристика генератора с параллельным возбуждением.
17. Исследование диодов.
18. Исследование биполярного транзистора.
19. Исследование усилительного каскада на биполярном транзисторе.
20. Исследование полевого транзистора.
21. Исследование работы транзисторов в ключевом режиме.
22. Исследование тиристоров.
23. Исследование инвертирующего и неинвертирующего усилителя.
24. Исследование интегратора и активного фильтра.
25. Исследование компараторов.
26. Исследование мультивибраторов.
27. Исследование цифровых интегральных микросхем.
28. Исследование однополупериодного неуправляемого выпрямителя.
29. Исследование однополупериодного управляемого выпрямителя.
30. Исследование однофазной мостовой схемы выпрямления.
31. Исследование трехфазных схем выпрямления.
32. Исследование сглаживающих фильтров.
33. Исследование параметрического стабилизатора напряжения.
34. Исследование самовосстанавливающегося предохранителя.
