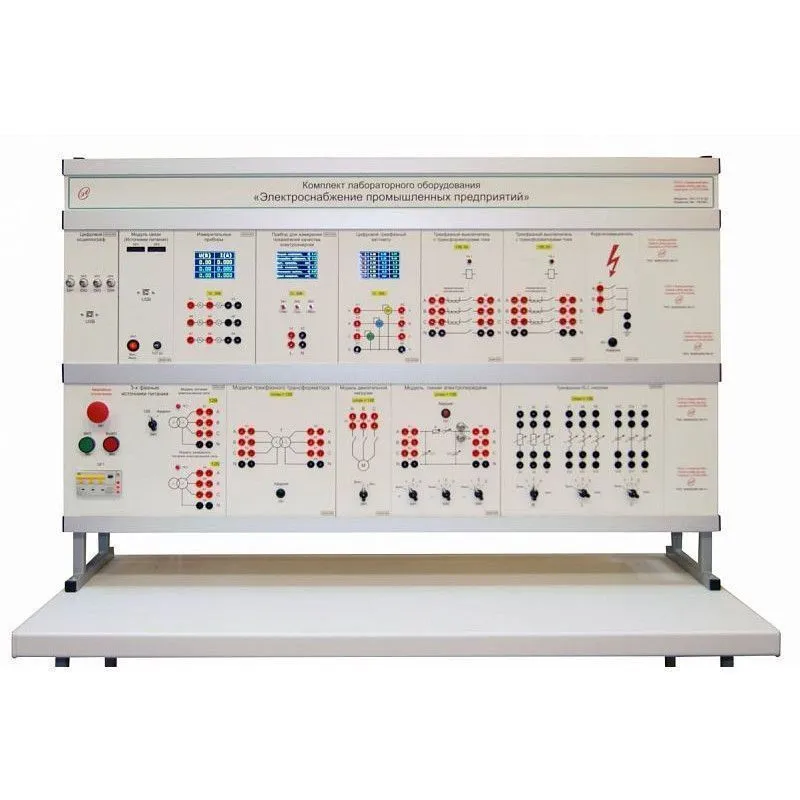

Стенд "Электроснабжение промышленных предприятий" ЭЛБ-241.019.02
В состав комплекта учебного оборудования входит:
Лабораторный стол.
Стойка для установки модулей «Электроснабжение промышленных предприятий».
Модуль «3-х фазные источники питания».
Модуль «Модель линии электропередачи».
Модуль «Модель трансформатора».
Модуль «Трехфазная RLC нагрузка».
Модуль «Цифровой осциллограф».
Модуль «Цифровой трехфазный ваттметр».
Модуль «Прибор для измерения показателей качества электроэнергии»
Модуль «Трехполюсный выключатель», Модуль «Модель двигательной нагрузки»
Модуль «Короткозамыкатель»
Модуль «Модуль связи (Источники питания)».
Мультимедийная методика.
Руководство по выполнению базовых экспериментов.
Комплект соединительных проводов и сетевых шнуров.
Программный комплекс
Исполнение стендовое, стойка со сменными модулями расположена на лабораторном столе.
| Габариты: | длина (со столом) 1200 мм ширина (со столом) 600 мм высота (со столом) 1600 мм |
| Масса: | 100 кг |
| Электропитание: | 380 В |
| Потребляемая мощность: | 500 В·А |
| Класс защиты от поражения электрическим током: | I |
| Количество человек, которое одновременно и активно может работать на комплекте: | 2 |
| Рабочее напряжение: | 12 В |
Базовые эксперименты (лабораторные работы)
1. Электрические измерения - измерение переменного тока и напряжения при непосредственном включении в цепь питания электрической нагрузки;
2. Измерение полной мощности однофазного переменного тока с помощью непосредственно включенных вольтметра и амперметра;
3. Измерение активной, реактивной мощности, коэффициента мощности с помощью непосредственно включенных ваттметра, вольтметра и амперметра. Установившиеся режимы работы электрооборудования - исследование режимов работы электрооборудования при симметричной нагрузке;
4. Исследование режимов работы электрооборудования при несимметричной нагрузке;
5. Исследование влияния длины линии электропередачи на величину потерь электрической энергии в распределительной сети;
6. Исследование процессов при прямом пуске двигательной нагрузки;
7. Исследование влияния нагрузки на потери электрической энергии в системе электроснабжения;
8. Исследование влияния характера нагрузки на режим работы электрооборудования;
9. Исследование режима компенсации реактивной мощности с помощью конденсаторной батареи;
10. Исследование влияния параметров и схемы включения конденсаторной батареи на режим работы электрооборудования. Переходные процессы - электромагнитные переходные процессы при симметричных коротких замыканиях в системе электроснабжения;
11. Электромагнитные переходные процессы при несимметричных коротких замыканиях в системе электроснабжения;
12. Исследование факторов, влияющих на величины токов короткого замыкания в системе электроснабжения
