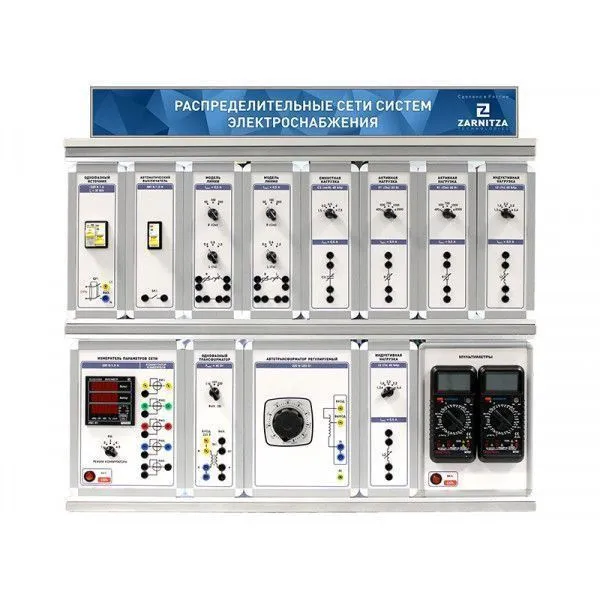

Стенд "Распределительные сети систем электроснабжения" УП6547

Стенд "Распределительные сети систем электроснабжения" УП6547

Стенд "Распределительные сети систем электроснабжения" предназначен для проведения лабораторно-практических занятий по одноименной дисциплине. Лабораторные эксперименты направлены на измерение параметров установившегося режима работы трансформатора, линии электропередач и разомкнутой распределительной электрической сети, а также снятие статических характеристик.

Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по одноименному курсу. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Комплект выполнен в настольном модульном исполнении.


Артикул УП6547
Габариты: 910 х 350 х 800 мм
Масса: 40 кг.
Электропитание: 220 В, 50 Гц
Потребляемая мощность: 50 ВА
Класс защиты от поражения электрическим током: I

Комплект поставки:

  1. Лабораторный стенд "Распределительные сети систем электроснабжения".
  2. Вывеска с названием стенда.
  3. Комплект соединительных проводов и кабелей.
  4. Паспорт изделия.
  5. Руководство по эксплуатации.
  6. Методические указания по выполнению лабораторных работ.

Базовая комплектация:

Модуль "Однофазный источник питания"

1

Модуль "Активная нагрузка"

2

Модуль "Модель линии электропередачи"

2

Модуль "Емкостная нагрузка"

1

Модуль "Регулируемый автотрансформатор"

1

Модуль "Индуктивная нагрузка"

2

Модуль "Автоматический однополюсный выключатель"

1

Модуль "Однофазный трансформатор"

1

Модуль "Мультиметры"

1

Модуль "Измеритель параметров однофазной сети"

1

Лабораторный стол с двухсекционным контейнером

1

Комплект соединительных проводов и кабелей

1


Состав (основного изделия):

Комплект лабораторных модулей:
  • Однофазный источник питания.
  • Активная нагрузка (2 шт.).
  • Модель линии электропередачи (2 шт.).
  • Емкостная нагрузка.
  • Регулируемый автотрансформатор.
  • Индуктивная нагрузка (2 шт.).
  • Автоматический однополюсный выключатель.
  • Однофазный трансформатор.
  • Мультиметры.
  • Измеритель параметров однофазной сети.

Учебно-методическое пособие по проведению лабораторных работ:

Режимы работы электроприемников:

  1. Снятие статической характеристики мощности по напряжению резистивной нагрузки.
  2. Снятие статической характеристики мощности по напряжению реактора.
  3. Снятие статической характеристики мощности по напряжению батареи конденсаторов.
Режимы распределительной электрической сети:

  1. Натурное моделирование установившегося режима работы однофазного трансформатора.
  2. Натурное моделирование установившегося режима работы фазы линии электропередачи.
  3. Натурное моделирование установившегося режима работы фазы разомкнутой распределительной электрической сети.
  4. Регулирование напряжения разомкнутой распределительной электрической сети путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.

*
*
Цена: по запросу
*
