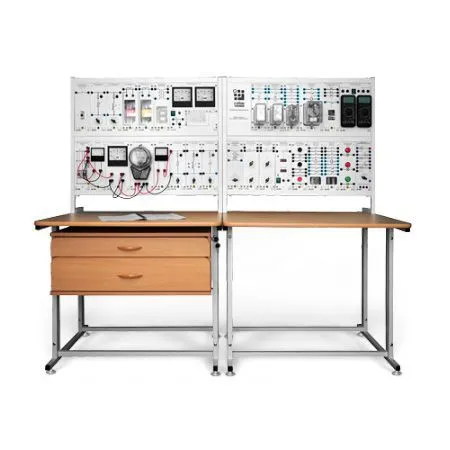

Стенд "Электроснабжение промышленных предприятий" ЭПП1М-С-Р
 Стендовое исполнение |
 Ручное управление |
 Для НПО, СПО, ВПО |
 21 базовыйэксперимент |
 2 рабочихместа |
1. Электрические измерения
1.1. Измерение переменного напряжения вольтметром при включении непосредственно и через трансформатор напряжения.
1.2. Измерение переменного тока амперметром при включении непосредственно и через трансформатор тока.
1.3. Измерение полной мощности однофазного переменного тока с помощью непосредственно включенных вольтметра и амперметра.
1.4. Измерение активной мощности однофазного переменного тока ваттметром непосредственно и через трансформатор тока.
1.5. Измерение коэффициента мощности однофазного переменного тока с помощью непосредственно включенных ваттметра, вольтметра и амперметра.
1.6. Измерение активной энергии однофазного переменного тока с помощью индукционного счетчика электрической энергии.
2. Электрические сети
2.1. Измерение параметров установившегося режима работы трансформатора.
2.2. Измерение параметров установившегося режима работы линии электропередачи.
2.3. Измерение параметров установившегося режима работы разомкнутой распределительной электрической сети.
2.4. Определение зависимости падения напряжения в линии электропередачи от потока мощности.
2.5. Снятие статических характеристик мощности (по напряжению) нагрузки.
2.6. Встречное регулирование напряжения.
2.7. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
2.8. Влияние компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети.
3. Релейная защита и автоматика
3.1. Моделирование максимальной токовой защиты линии электропередачи.
3.2. Моделирование мгновенной токовой отсечки линии электропередачи.
3.3. Моделирование дифференциальной защиты линии электропередачи.
3.4. Моделирование дифференциальной защиты трансформатора.
3.5. Моделирование максимальной токовой защиты электрической цепи с помощью автоматического выключателя.
3.6. Моделирование тепловой защиты электрической цепи с помощью электротеплового реле.
3.7. Автоматическое включение резервного питания линии электропередачи.
1.1. Измерение переменного напряжения вольтметром при включении непосредственно и через трансформатор напряжения.
1.2. Измерение переменного тока амперметром при включении непосредственно и через трансформатор тока.
1.3. Измерение полной мощности однофазного переменного тока с помощью непосредственно включенных вольтметра и амперметра.
1.4. Измерение активной мощности однофазного переменного тока ваттметром непосредственно и через трансформатор тока.
1.5. Измерение коэффициента мощности однофазного переменного тока с помощью непосредственно включенных ваттметра, вольтметра и амперметра.
1.6. Измерение активной энергии однофазного переменного тока с помощью индукционного счетчика электрической энергии.
2. Электрические сети
2.1. Измерение параметров установившегося режима работы трансформатора.
2.2. Измерение параметров установившегося режима работы линии электропередачи.
2.3. Измерение параметров установившегося режима работы разомкнутой распределительной электрической сети.
2.4. Определение зависимости падения напряжения в линии электропередачи от потока мощности.
2.5. Снятие статических характеристик мощности (по напряжению) нагрузки.
2.6. Встречное регулирование напряжения.
2.7. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
2.8. Влияние компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети.
3. Релейная защита и автоматика
3.1. Моделирование максимальной токовой защиты линии электропередачи.
3.2. Моделирование мгновенной токовой отсечки линии электропередачи.
3.3. Моделирование дифференциальной защиты линии электропередачи.
3.4. Моделирование дифференциальной защиты трансформатора.
3.5. Моделирование максимальной токовой защиты электрической цепи с помощью автоматического выключателя.
3.6. Моделирование тепловой защиты электрической цепи с помощью электротеплового реле.
3.7. Автоматическое включение резервного питания линии электропередачи.
Типовой комплект поставки учебного лабораторного стенда включает в себя следующие сменные функциональные блоки и компоненты:
- Однофазный источник питания – 1 шт.
- Активная нагрузка – 2 шт.
- Модель линии электропередачи – 3 шт.
- Устройство продольной емкостной компенсации – 1 шт.
- Емкостная нагрузка – 1 шт.
- Регулируемый автотрансформатор – 1 шт.
- Индуктивная нагрузка – 2 шт.
- Коммутатор измерителя мощностей – 1 шт.
- Кнопочный пост управления – 1 шт.
- Блок световой сигнализации – 1 шт.
- Электротепловое реле – 1 шт.
- Автоматический однополюсный выключатель – 1 шт.
- Контактор – 2 шт.
- Реле максимального тока – 1 шт.
- Реле минимального напряжения – 1 шт.
- Реле времени – 1 шт.
- Промежуточное реле – 1 шт.
- Однофазный трансформатор – 1 шт.
- Трансформатор тока – 2 шт.
- Трансформатор напряжения – 1 шт.
- Блок мультиметров (2 мультиметра) – 1 шт.
- Вольтметр – 1 шт.
- Амперметр – 1 шт.
- Однофазный ваттметр – 1 шт.
- Измеритель тока и времени – 1 шт.
- Измеритель параметров однофазной сети – 2 шт.
- Блок однофазного однотарифного счетчика активной электрической энергии – 1 шт.
- Лабораторный стол с двухуровневой рамой – 1 шт.
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.
- Набор аксессуаров для комплекта ЭПП1-Н-Р – 1 шт.
- Табличка информационная с подсветкой "Электроснабжение промышленных предприятий" ЭПП1М-С-Р – 1 шт.
|
Потребляемая мощность, В·А, не более |
500 |
|
Электропитание: - от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - частота, Гц |
220 ± 22 50 ± 0,5 |
|
Класс защиты от поражения электрическим током |
I |
|
Габаритные размеры, мм, не более - длина (по фронту) - ширина (ортогонально фронту) - высота |
2×910 850 1600 |
|
Масса, кг, не более |
110 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
- Руководство по выполнению базовых экспериментов "Электроэнергетика - Электроэнергетические системы"
- Руководство по выполнению базовых экспериментов «Электроснабжение промышленных предприятий»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭПП1М-С-Р
- Компакт-диск с методическим обеспечением комплекта ЭПП1М-С-Р
- Гибкая модульная структура учебных стендов ГалСен® — легкая компоновка электрических цепей из сменных блоков по принципу конструктора, интуитивно понятному как учащемуся, так и самому преподавателю.
- Индивидуальный подход, масштабируемость — изготовление под заказ. Перечень сменных функциональных блоков может быть расширен или сокращен под задачи заказчика.
- Наглядные результаты опытов на реальных аналоговых, цифровых и виртуальных измерительных приборах.
- Надёжная защита стенда от перегрузок, коротких замыканий, неумелого обращения.
- Электробезопасность — защита пользователя от поражения электрическим током, устройство защитного отключения.
- Продуманный дизайн для творческого решения учебных задач.
- Промышленное изготовление, послегарантийная техподдержка от разработчиков на весь срок службы оборудования.
- Обширный опыт поставок по госзакупкам — более 20 лет работы по исполнению госконтрактов в России и за рубежом.
