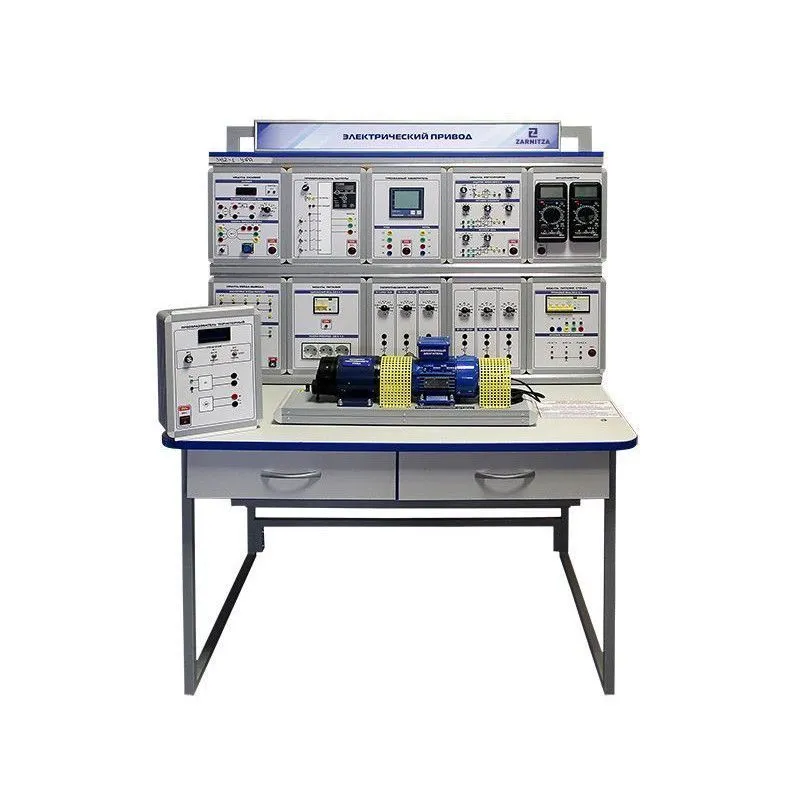

Стенд "Электрический привод" (ЭП-СК-1), УП5013
Целью данного практикума является проведение лабораторных занятий по курсу "Электротехника". Данное оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального профессионального, среднего профессионального и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по теме "Электрический привод".
| Артикул | УП5013 |
| Габариты: | не более 1150 х 800 х 1600 мм |
| Масса: | не более 100 кг |
| Электропитание: | 220 В, 50 Гц |
| Потребляемая мощность: | не более 500 Вт |
Комплект поставки:
- Комплект учебно-лабораторного оборудования "Электрический привод" (ЭП-СК-1).
- Электромашинный агрегат.
- Двухуровневая двухрядная рама.
- Программное обеспечение (компакт-диск).
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
Базовая комплектация:
|
Модуль "Питание стенда" |
1 |
|
Модуль "Модуль питания" |
1 |
|
Модуль "Измеритель мощности" |
1 |
|
Модуль "Добавочные сопротивления" |
1 |
|
Модуль "Модуль ввода/вывода" |
1 |
|
Модуль "Регуляторы" |
1 |
|
Модуль "Тиристорный преобразователь" |
1 |
|
Модуль "Преобразователь частоты" |
1 |
|
Модуль "Измерительный модуль" |
1 |
|
Модуль "Силовой модуль" |
1 |
|
Электромашинный агрегат |
1 |
|
Двухуровневая двухрядная рама |
1 |
|
Программное обеспечение (компакт-диск) |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Состав (основного изделия):
Комплект лабораторных модулей:- Питание стенда.
- Модуль питания.
- Измеритель мощности.
- Добавочные сопротивления.
- Модуль ввода/вывода.
- Регуляторы.
- Тиристорный преобразователь.
- Преобразователь частоты.
- Измерительный модуль.
- Силовой модуль.
1. Исследование двигателя постоянного тока (ДПТ):
- Естественные механическая и электромеханическая характеристики.
- Энергетические диаграммы.
2. Исследование асинхронного двигателя с короткозамкнутым ротором:
- Естественные механическая и электромеханическая характеристики.
- Энергетические диаграммы.
3. Исследование системы "Тиристорный преобразователь-Двигатель":
- Механическая и электромеханическая характеристики.
- Регулирование скорости ДПТ изменением напряжения на якоре.
- Регулировочные характеристики.
- Переходные процессы.
4. Элементы системы управления электроприводов:
- Исследование ЗИ.
- Исследование П-регулятора с блоком ограничения.
- Исследование И-регулятора.
- Исследование ПИ-регулятора.
- Переходные процессы.
- Регулировочная характеристика.
- Настройка ПИ-регулятора контура регулирования тока.
- Настройка ПИ-регулятора контура регулирования скорости.
- Регулировочные характеристики замкнутой системы.
- Механические характеристики замкнутой системы электропривода.
6. Система подчиненного регулирования скорости ДПТ с внешним контуром напряжения:
- Регулировочная характеристика.
- Настройка ПИ-регулятора контура регулирования тока.
- Настройка ПИ-регулятора контура регулирования напряжения.
- Регулировочные характеристики замкнутой системы.
- Механические характеристики замкнутой системы электропривода.
7. Исследование преобразователя частоты:
- Управление от кнопочной панели.
- Управление от лицевой панели.
8. Исследование разомкнутой системы "Преобразователь частоты — Асинхронный двигатель":
- Механические характеристики.
- Регулировочные характеристики.
- Компенсация скольжения.
- Способы торможения.
- Переходные процессы.
9. Исследование замкнутой системы "Преобразователь частоты — Асинхронный двигатель":
- Настройка контура регулирования скорости.
- Исследование замкнутой системы.
- Переходные процессы.
