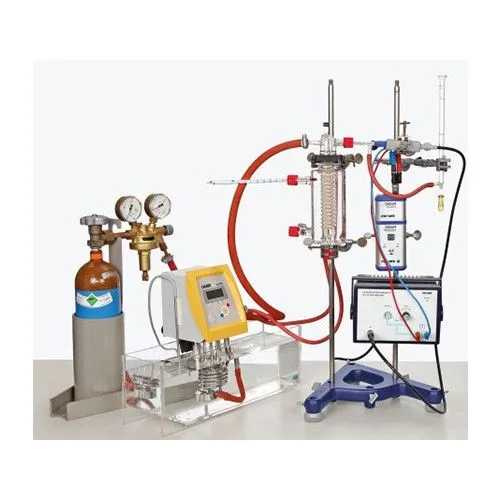

Процесс хроматографического разделения: газовая хроматография с использованием интерфейса
Принцип
Хроматографические методы позволяют разделять смеси веществ с помощью стационарной фазы разделения и подвижной фазы. В газовой хроматографии подвижная фаза представляет собой газ. Подвижная фаза, к которой добавляется смесь, подлежащая разделению, транспортирует смесь веществ через разделительную колонну с постоянной скоростью потока. Взаимодействия происходят между подвижной фазой и стационарной фазой. Установление равновесий между неподвижной фазой и различными веществами (равновесия распределения, адсорбционно-десорбционные равновесия) приводит к различным скоростям миграции отдельных компонентов. В конце колонки находится детектор в виде датчика теплопроводности, который может обнаруживать различные вещества на основе их различной теплопроводности. Сигнал детектора записывается в зависимости от времени. Смесь газов бутана и двухкомпонентная смесь, состоящая из этанола и ацетата этила, разделяются и идентифицируются хромотографически. основе их различной теплопроводности. Сигнал детектора записывается в зависимости от времени. Смесь газов бутана и двухкомпонентная смесь, состоящая из этанола и ацетата этила, разделяются и идентифицируются хромотографически.
Преимущества
• Дидактически наглядная установка
• Простое выполнение: все предварительные настройки уже подготовлены
• Широко применяемая система стеклянного кожуха
• Разделение многих разных газов
Задание
1. Определите время удерживание разных газов и проведите хроматографическое разделение материалов смеси газов.
2. Хроматографически разделите и определите компоненты двухкомпонентной смеси, состоящей из этанола и этилацетата.
Получаем понятие о
• хроматография
• хроматограмма
• закон распределения Нернста
• датчик теплопроводности
| Наименование | Номер артикля | Кол-во |
|---|---|---|
| Программное обеспечение "measureLAB" многократная лицензия | 14580-61 | 1,00 |
| Ацетон, химически чистый, 250 мл | 30004-25 | 1,00 |
| Гаечный ключ для стальных сосудов 32/30 | 40322-00 | 1,00 |
| Лабораторный термометр, -10..+150°C | 38058-00 | 1,00 |
| Газоразделительная колонна | 36670-00 | 1,00 |
| Кювета, пластмасса, 150x150x65 мм | 33928-00 | 1,00 |
| Основа штатива, демонстр., PHYWE, -PASS- | 02007-55 | 1,00 |
| Пробка, стеклянная, прозрачная, полая, NS29/32 | 41256-10 | 1,00 |
| Резиновые трубки, внутренний d=6 мм | 39282-00 | 6,00 |
| Стеклянные трубки, прямые, d=8 мм, l=80 мм, 10 шт. | 36701-65 | 1,00 |
| Соединительный проводник, 750 мм, синий | 07362-04 | 1,00 |
| Круглая колба, 500 мл, NS29/32 | 35862-00 | 1,00 |
| Полая игла, 0.45x13 мм,20 шт. | 02598-04 | 1,00 |
| Редукционный клапан для CO2 / He | 33481-00 | 1,00 |
| Тефлон. манжета, NS 29, 10 шт. | 43617-00 | 1,00 |
| Этиловый спирт, абсолютный, 500 мл | 30008-50 | 1,00 |
| Стойка для газометра | 40466-00 | 2,00 |
| Ванна для термостата, 6 л | 08487-02 | 1,00 |
| Лабораторный маркер, водостойкий,черный | 38711-00 | 1,00 |
| Сжатый газ, n-бутан, 4 г | 41773-15 | 1,00 |
| Измерительный зонд для газового хроматографа, разъем BNC | 36670-10 | 1,00 |
| Водоструйный насос, пластик | 02728-00 | 1,00 |
| Безопасный сосуд давления с манометром и 3-ходовым краном | 34170-88 | 1,00 |
| Кварцевая стекловата, 10 г | 31773-03 | 1,00 |
| Сжатый газ, изобутан, 490 г | 41773-12 | 1,00 |
| Cobra4 Датчик Химия , pH и 2-x температуры NiCr-Ni | 12630-00 | 1,00 |
| Резиновые трубки, вакуум, внутренний d=6 мм | 39286-00 | 2,00 |
| Прямоугольный зажим | 37697-00 | 5,00 |
| Переходник, штепсель BNC / 4 мм гнездо | 07542-26 | 1,00 |
| Мензурка, высокая, DURAN®, 150 мл, стекло | 36003-00 | 2,00 |
| Микролитровый шприц, 10 мкл | 02607-00 | 1,00 |
| Регулировочный клапан, прецизион. | 33499-00 | 1,00 |
| Лаб. перчатки, неопрен., среднего размера | 46347-00 | 1,00 |
| Этилацетат, 250 мл | 30075-25 | 1,00 |
| Зажим для трубки, d=8-16 мм | 40996-02 | 7,00 |
| Насос для термостата Alpha A | 08493-02 | 1,00 |
| Резиновая пробка, d=18/14 мм, без отверстия | 39254-00 | 1,00 |
| Блок управления для газового хроматографа | 36670-99 | 1,00 |
| Секундомер, настольный, d=13 см, демонстр. | 03075-00 | 1,00 |
| Воронка, верхний d=50 мм, стекло | 34457-00 | 1,00 |
| Штатив. зажим для малых деталей | 02043-10 | 1,00 |
| Горелка LABOGAZ 206, бутан | 32178-00 | 1,00 |
| Настольная подставка для 2-литровых стальных баллонов | 41774-00 | 1,00 |
| Держатель для датчиков с опорным стержнем | 12680-00 | 1,00 |
| Защитные очки с защитой от ультрафиолетовых лучей | 39315-00 | 1,00 |
| Универсальный зажим | 37715-00 | 4,00 |
| Бутановый картридж, без вентиля, 190 г | 47535-01 | 1,00 |
| Пипетки Пастера, l=145 мм, 250 шт. | 36590-00 | 1,00 |
| Стеклянный кожух | 02615-00 | 1,00 |
| Пузырьки с пластмассовыми крышками, d=24 мм, h=52 мм, 10 шт. | 33621-03 | 2,00 |
| Соединительный патрубок, d=6-10 мм | 47516-01 | 2,00 |
| Вода, дистиллирован., 5 л | 31246-81 | 1,00 |
| Погружной термостат Alpha A, до 100 °C, 220 В | 08493-93 | 1,00 |
| Резиновые наконечники для пипеток, 10 шт. | 39275-03 | 1,00 |
| Расходомер для мыльного раствора | 36675-00 | 1,00 |
| Соединительный проводник, 750 мм, красный | 07362-01 | 1,00 |
| Трубка-насадка NS 19/26 - GL 18/8 | 35678-02 | 1,00 |
| Шприц, 1 мл, LUER, 10 шт. | 02593-03 | 1,00 |
| Ложка, спец. сталь | 33398-00 | 1,00 |
| Стальной баллон с гелием, 2 л | 41776-00 | 1,00 |
| Штативный стержень, нерж. ст., l=750 мм | 02033-00 | 2,00 |
