Стенд "Релейная защита и автоматизация электроэнергетических систем без генератора" УП5900

Стенд "Релейная защита и автоматизация электроэнергетических систем без генератора" УП5900

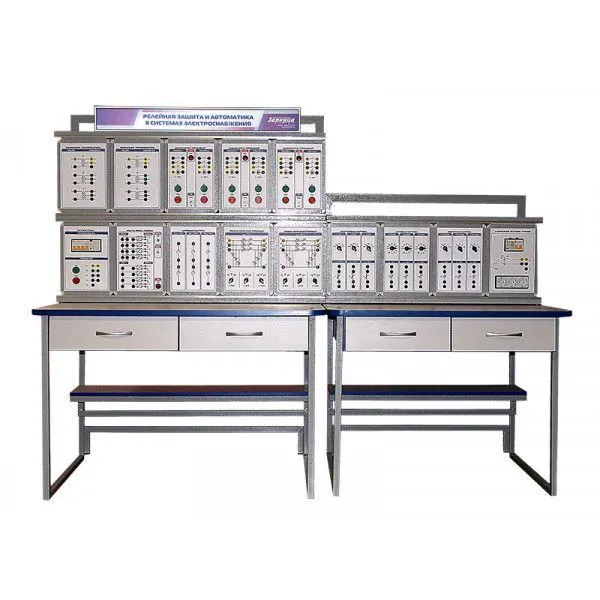

Стенд "Релейная защита и автоматизация электроэнергетических систем без генератора"

Стенд  позволяет исследовать принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу автоматического управления и защиты.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Релейная защита электроэнергетических систем" и "Автоматизация электроэнергетических систем". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.


Артикул УП5900
Габариты: 2040 х 850 х 1750 мм
Масса: не более 150 кг
Электропитание: 380 В, 50 Гц
Потребляемая мощность: не более 500 Вт

Базовая комплектация:

Модуль "Выключатель трехфазный"

3

Модуль "Индуктивная нагрузка"

1

Модуль "Модель линии электропередач"

2

Модуль "Модуль ввода-вывода"

1

Модуль "Однофазные трансформаторы"

2

Модуль "Питание стенда"

1

Модуль "Активная нагрузка"

1

Модуль "Линейные реакторы"

1

Модуль "Емкостная нагрузка"

1

Модуль "Однофазный источник питания"

1

Ноутбук

1

Программное обеспечение "Менеджер эксперимента" (на электронном носителе)

1

Лабораторный стол с двухсекционным контейнером и двухуровневой рамой

1

Лабораторный стол с двухсекционным контейнером и одноуровневой рамой

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:

  1. Лабораторный стенд "Релейная защита и автоматизация электроэнергетических систем без генератора".
  2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
  3. Лабораторный стол с двухсекционным контейнером и одноуровневой рамой.
  4. Ноутбук.
  5. Программное обеспечение "Менеджер эксперимента" (на электронном носителе).
  6. Комплект соединительных проводов и кабелей.
  7. Вывеска с названием стенда.
  8. Паспорт изделия.
  9. Руководство по эксплуатации.
  10. Методические указания для проведения лабораторных работ.

Состав (основного изделия):

Комплект лабораторных модулей:
  • Выключатель трехфазный (3 шт.).
  • Индуктивная нагрузка.
  • Модель линии электропередач (2 шт.).
  • Модуль ввода-вывода.
  • Однофазный трансформатор (2 шт.).
  • Питание стенда.
  • Активная нагрузка.
  • Линейные реакторы.
  • Емкостная нагрузка.
  • Однофазный источник питания.

Учебно-методическое пособие по проведению лабораторных работ:

Раздел "Релейная защита электроэнергетических систем"

1. Защита линий электропередачи.

  • Токовая отсечка двух линий электропередачи с односторонним питанием.
  • Максимальная токовая защита двух линий электропередачи с односторонним питанием.
  • Максимальная токовая защита с пуском по напряжению линии электропередач с односторонним питанием.
  • Максимальная токовая защита с ограниченно зависимой выдержкой времени линии электропередач с односторонним питанием.
  • Токовая направленная защита линий электропередачи в кольцевой сети.
  • Защита от замыканий на землю в сети с большим током замыкания на землю.
  • Защита от замыканий на землю в сети с малым током замыкания на землю.
  • Продольная дифференциальная защита линии электропередачи.
  • Поперечная дифференциальная защита параллельных линий электропередачи.
  • Дистанционная защита линий электропередачи в сети с двусторонним питанием.

2. Защита сборных шин.

  • Дифференциальная защита сборных шин.
  • Токовая отсечка сборных шин.
  • Дистанционная защита сборных шин.

3. Защита силовых трансформаторов.

  • Дифференциальная защита трансформатора.
  • Максимальная токовая защита трансформатора.
  • Токовая защита обратной последовательности трансформатора.
  • Токовая защита нулевой последовательности трансформатора.

4. Резервирование действия релейной защиты и выключателей.

  • Устройство резервирования отказов выключателей (УРОВ).


Раздел "Автоматизация электроэнергетических систем"

1. Автоматическое повторное включение линии электропередачи.

  • Автоматическое повторное включение линии электропередачи.
  • Ускоренное действие защиты до автоматического повторного включения.
  • Ускоренное действие защиты после автоматического повторного включения.
  • Поочередное автоматическое повторное включение линии электропередачи.
  • Автоматическое повторное включение линии электропередачи с двусторонним питанием.

2. Автоматическое включение резерва.

• Автоматическое включение резерва питающего присоединения.
• Автоматическое включение резерва секционного выключателя понизительной подстанции.
*
*
Цена: по запросу
*
