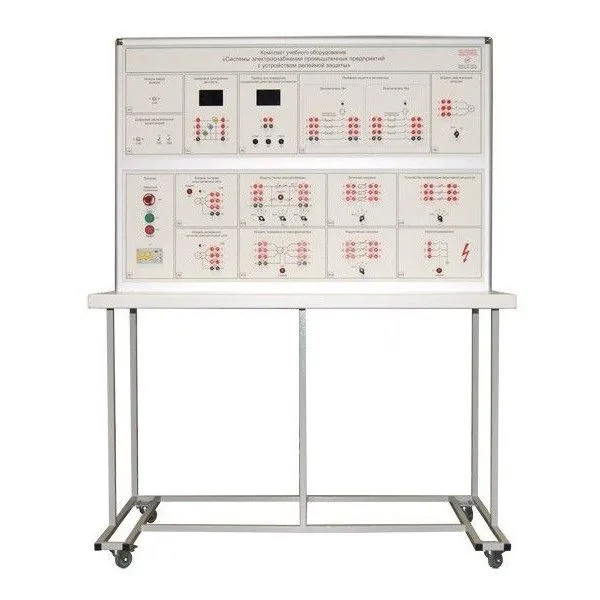

Стенд "Системы электроснабжения промышленных предприятий с устройством релейной защиты" ЭЛБ-241.085.01
Исполнение стендовое, тематический моноблок расположен на собственном лабораторном столе
Конструкция тематического моноблока обеспечивает подключение внешних модулей и измерительных приборов
Комплект оснащен выкатной тумбочкой
| Габариты: | 1200X600X1600 мм (ДхШхВ со столом) |
| Масса: | 100 кг |
| Электропитание: | 380 В |
| Потребляемая мощность: | 500 В·А |
| Класс защиты от поражения электрическим током: | I |
| Количество человек, которое одновременно и активно может работать на комплекте: | 2 |
| Рабочее напряжение: | 12 В |
Комплект поставки
В состав комплекта учебного оборудования входит:
Ноутбук.
Лабораторный стол.
Моноблок «Электроснабжение промышленных предприятий».
Модуль «Питание».
Модель питания электрической сети.
Модель резервного питания электрической сети.
Модель трехфазного трансформатора.
Модель линии электропередач.
Модуль Активная нагрузка.
Модуль Индуктивная нагрузка.
Модуль Короткозамыкатель.
Модель двигательной нагрузки.
Устройство компенсации реактивной мощности.
Цифровой трехфазный ваттметр.
Цифровой двухканальный осциллограф.
Модель устройства «Релейная защита и автоматика».
Микропроцессорная система.
Модуль ввода-вывода.
Прибор для измерения показателей качества электроэнергии.
Мультимедийная методика.
Комплект программного обеспечения.
Руководство по выполнению базовых экспериментов.
Базовые эксперименты (лабораторные работы)
Руководство по выполнению базовых экспериментов включающее краткие теоретические сведения, а также подробный порядок выполнения следующих лабораторных работ:
Установившиеся режимы работы электрооборудования
- исследование режимов работы электрооборудования при симметричной нагрузке; исследование режимов работы электрооборудования при несимметричной нагрузке; исследование процессов при прямом пуске двигательной нагрузки;
- исследование влияния нагрузки на потери электрической энергии в системе электроснабжения; исследование влияния характера нагрузки на режим работы электрооборудования; исследование режима компенсации реактивной мощности с помощью конденсаторной батареи;
- исследование влияния параметров и схемы включения конденсаторной батареи на режим работы электрооборудования;
- исследование показателей качества электрической энергии.
Переходные процессы
- электромагнитные переходные процессы при симметричных коротких замыканиях в системе электроснабжения;
- электромагнитные переходные процессы при несимметричных коротких замыканиях в системе электроснабжения;
- исследование факторов, влияющих на величины токов короткого замыкания в системе электроснабжения.
Релейная защита и автоматика
- максимальная токовая защита линии электропередач;
- дифференциальная защита линии электропередач;
- максимальная токовая защита трансформатора;
- дифференциальная защита трансформатора;
- автоматическое повторное включение ЛЭП;
- автоматическое повторное включение трансформатора;
- автоматическое включение резерва питающего присоединения
