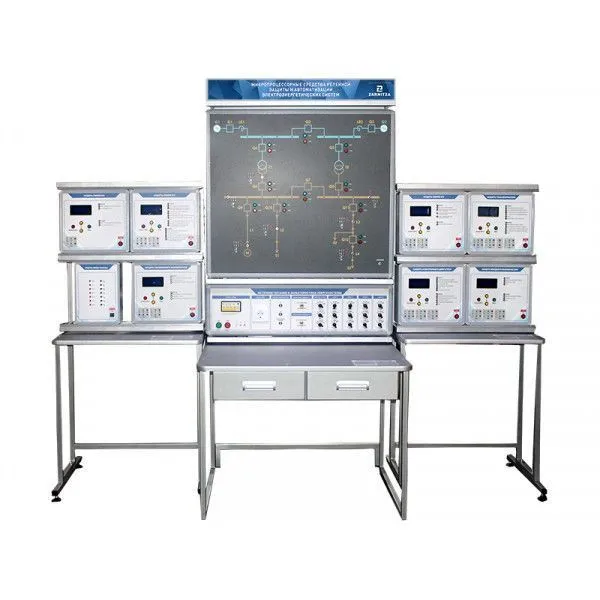

Стенд "Микропроцессорные средства релейной защиты и автоматизации электроэнергетических систем" УП6137
Стенд "Микропроцессорные средства релейной защиты и автоматизации электроэнергетических систем" позволяет изучить микропроцессорные средства релейной защиты и автоматики в системах электроснабжения. Стенд обеспечивает изучение идеологии построения микропроцессорных терминалов релейной защиты и автоматики, особенностей их настройки и эксплуатации.
| Артикул | УП6137 |
| Габариты: | 2320 х 800 х 1800 мм |
| Масса: | не более 300 кг |
| Электропитание: | 380 В, 50 Гц |
| Потребляемая мощность: | не более 500 Вт |
Комплект поставки:
- Лабораторный стенд "Микропроцессорные средства релейной защиты и автоматизации электроэнергетических систем".
- Лабораторный стол с рамой (3 шт.).
- Ноутбук.
- Комплект соединительных проводов и кабелей.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Состав (основного изделия):
- Энергосистема.
- Источник питания.
- Модуль микропроцессорной защиты трансформатора.
- Модуль микропроцессорной защиты асинхронного двигателя.
- Модуль микропроцессорной защиты линии электропередач (3 шт.).
- Модуль микропроцессорной защиты секционного выключателя СВ.
- Модуль микропроцессорной защиты вводного выключателя ВВ.
Учебно-методическое пособие по проведению лабораторных работ:
1. Исследование и настройка микропроцессорной защиты силового трансформатора:
- Дифференциальная защита трансформатора.
- Максимальная токовая защита трансформатора.
- Токовая защита обратной последовательности трансформатора.
- Токовая защита нулевой последовательности трансформатора.
2. Исследование и настройка микропроцессорной защиты и автоматики линий электропередачи:
- Токовая отсечка двух линий электропередачи с односторонним питанием.
- Максимальная токовая защита двух линий электропередачи с односторонним питанием.
- Максимальная токовая защита с пуском по напряжению линии электропередач с односторонним питанием.
- Защита от замыканий на землю в сети с большим током замыкания на землю.
- Защита от замыканий на землю в сети с малым током замыкания на землю.
- Дистанционная защита линии электропередачи.
- Автоматическое повторное включение линии электропередачи.
- Ускоренное действие защиты до автоматического повторного включения.
- Ускоренное действие защиты после автоматического повторного включения.
- Поочередное автоматическое повторное включение линии электропередачи.
3. Исследование и настройка микропроцессорной защиты асинхронного двигателя:
- Максимальная токовая защита асинхронного двигателя.
- Дифференциальная защита асинхронного двигателя.
- Защита асинхронного двигателя от понижения напряжения.
4. Исследование и настройка микропроцессорной автоматики секционного выключателя:
- Автоматическое включение резерва питающего присоединения.
- Токовая направленная защита.
5. Исследование и настройка микропроцессорной защиты вводного выключателя:
- Дифференциальная защита сборных шин.
- Токовая отсечка сборных шин.
