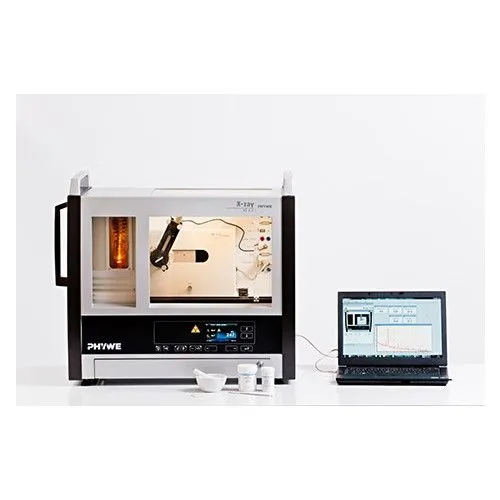

Дифрактограммы Дебая - Шеррера порошковых образцов с кубической структурой кристаллической решетки
Принцип
Образец кубического кристаллического порошка облучают излучением рентгеновской трубки с медным анодом. Трубка счетчика Гейгера-Мюллера автоматически поворачивается для обнаружения излучения, которое конструктивно отражается от различных плоскостей решетки кристаллитов. Диаграммы Брэгга записываются автоматически. Их оценка присваивает линии Брэгга отдельным плоскостям решетки, их расстояниям, а также постоянным решетки образцов и соответствующему типу решетки Браве.
Задание
1. Запишите интенсивность рентгеновского излучения, обратно рассеянного на кубическом порошковом образце, в зависимости от угла обратного рассеяния.
2. Присвойте брэгговские рефлексы соответствующим плоскостям решетки. Определите, какой тип имеет решетка Браве.
3. Рассчитайте количество атомов в элементарной ячейке.
Получаем понятие о
Получите понятие о
• кристаллические решетки
• кристаллические системы
• решетка Браве
• обратная решетка
• индексы Миллера
• структурный фактор
• атомный фактор рассеяния
• брэгговское рассеяние
• характеристические рентгеновские лучи
• монохроматизация рентгеновских лучей
