Дифрактограммы Дебая - Шеррера порошковых образцов - с гексагональной структурой кристаллической решетки

Дифрактограммы Дебая - Шеррера порошковых образцов - с гексагональной структурой кристаллической решетки

Принцип

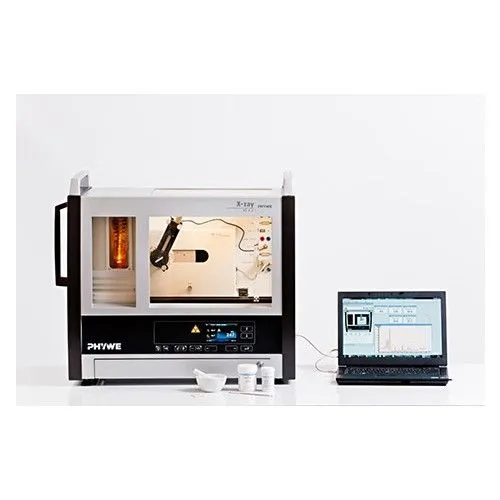

 Образец поликристаллического порошка цинка облучают излучением рентгеновской трубки с медным анодом. Трубка счетчика Гейгера-Мюллера автоматически поворачивается для обнаружения излучения, которое конструктивно отражается от различных плоскостей решетки кристаллитов. Дифрактограмма Дебая-Шеррера записывается автоматически. Оценка структуры позволяет не только присваивать брэгговские рефлексы отдельным плоскостям решетки, получать соответствующий тип решетки Браве, но и приводит к значениям их расстояния, а также постоянных решетки цинка и количество атомов в элементарной ячейке.

Задание

  1. Запишите интенсивность рентгеновского излучения Cu, рассеянного образцом порошка цинка, в зависимости от угла рассеяния.

  2. Рассчитайте постоянные решетки вещества по угловым положениям отдельных брэгговских линий.

  3. Присвойте брэгговские рефлексы соответствующим плоскостям решетки цинка и определите ее тип решетки Браве.

  4. Определите количество атомов в элементарной ячейке.

Получаем понятие о

Получите понятие о

   • кристаллические решетки

   • кристаллические системы

   • решетка Браве

   • обратная решетка

   • индексы Миллера

   • структурный фактор

   • атомный фактор рассеяния

   • брэгговское рассеяние

   • характеристические рентгеновские лучи

   • монохроматизация рентгеновских лучей

*
Цена: по запросу
*
Вернуться в раздел

Документация

p2542301d.pdf

Versuchsbeschreibung, German

p2542301e.pdf

Experiment guide, English
