Установка "Возобновляемые источники энергии" УП5941

Установка "Возобновляемые источники энергии" УП5941

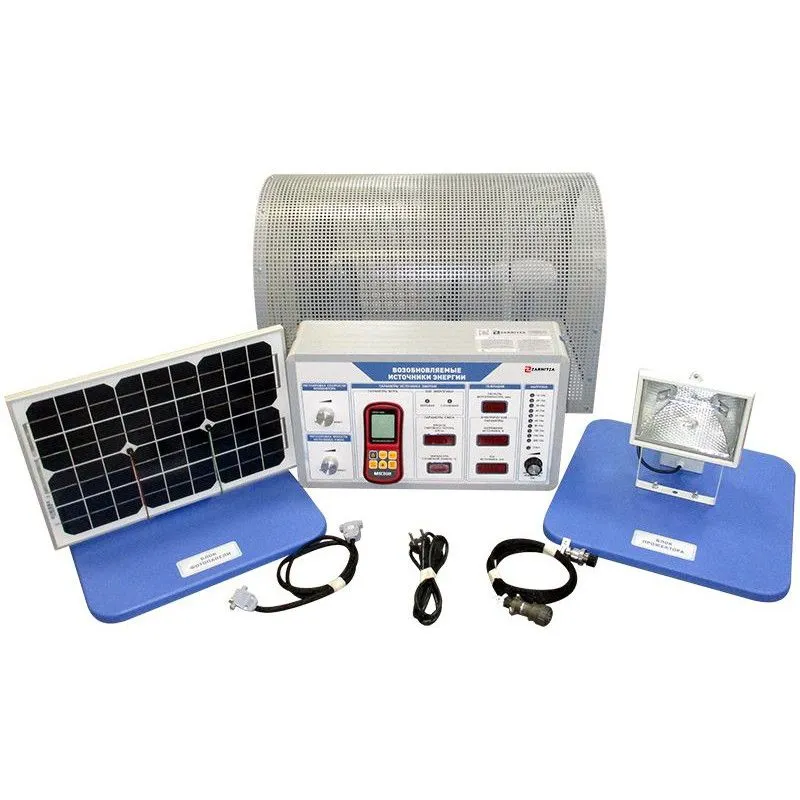

Установка "Возобновляемые источники энергии"  представляет собой стенд модульного настольного исполнения. Лабораторная установка состоит из блока управления и нагрузок, источника ветровой энергии с моделью ветрогенератора и датчиком анемометра, источника световой энергии и фотоэлектрической панели. Источники как ветровой, так и световой энергии имеют плавную регулировку отдаваемой мощности.

Стенд предназначен для изучения теоретических основ и проведения практических занятий по теме генерации электроэнергии из возобновляемых источников. Стенд позволяет проводить измерения физических величин в процессах преобразования движения воздуха и светового излучения в электроэнергию. Стенд позволяет получать характеристики статических и динамических процессов генерируемой энергии при различных параметрах источников. Установка позволяет управлять скоростью воздушного потока и уровнем освещенности солнечной панели и измерять их, измерять температуру как воздушного потока, так и солнечной панели, получать значения вырабатываемого напряжения и тока при различных нагрузках.

Лабораторный стенд "Возобновляемые источники энергии" может применяться в образовательных учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по направлениям: "Устройство и функционирование систем автономного электроснабжения", "Использование альтернативных источников энергии".


Артикул УП5941
Габариты: - блок управления и нагрузок: 500 х 300 х 160 мм;
- блок источник ветровой энергии с моделью ветрогенератора и датчиком анемометра: 500 х 400 х 600 мм;
- блок источник световой энергии: 400 х 400 х 400 мм;
- фотоэлектрическая панель: 400 х 400 х 320 мм.
Масса: не более 30 кг
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 600 Вт

Базовая комплектация:

Блок управления и нагрузок

1

Блок источника ветровой энергии с моделью ветрогенератора и датчиком анемометра

1

Блок источника световой энергии

1

Фотоэлектрическая панель

1

Комплект соединительных проводов и кабелей

1

Кабель питания

1


Дополнительная комплектация:

Лабораторный стол с двумя выдвижными ящиками

1

Комплект поставки:

  1. Лабораторный стенд "Возобновляемые источники энергии".
  2. Комплект соединительных проводов и кабелей.
  3. Паспорт изделия.
  4. Руководство по эксплуатации.
  5. Методические рекомендации по выполнению лабораторных работ.

Состав (основного изделия):

Комплект блоков установки

  • Блок управления и нагрузок:
- блок управления вентилятором и прожектором;
- анемометр;
- блок физических параметров солнечной панели и ветряка;
- блок индикации параметров генерируемой энергии;
- блок нагрузок.
  • Блок источника ветровой энергии с моделью ветрогенератора и датчиком анемометра.
  • Блок источника световой энергии.
  • Фотоэлектрическая панель.

Блок управления и нагрузок содержит следующие функциональные блоки:
  • Блок управления вентилятором и прожектором.
  • Анемометр.
  • Блок физических параметров солнечной панели и ветряка.
  • Блок индикации параметров генерируемой энергии.
  • Блок нагрузок.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Измерение вырабатываемой энергии в зависимости от скорости воздушного потока.
  2. Измерение вырабатываемой энергии в зависимости от угла наклона плоскости ветроколеса относительно направления воздушного потока.
  3. Измерение вырабатываемой энергии в зависимости от угла поворота плоскости лопастей генератора относительно направления воздушного потока.
  4. Влияние величины подключаемой нагрузки на баланс выработки и потребления ветровой электроэнергии.
  5. Исследование основных режимов работы солнечной фотоэлектрической системы электроснабжения в зависимости от интенсивности падающего излучения.
  6. Исследование характеристик солнечной батареи при разных значениях сопротивления нагрузки и освещенности.
  7. Исследование зависимости выходного напряжения солнечной батареи от температуры при разных значениях сопротивления нагрузки.
  8. Исследование зависимости выходного напряжения солнечной батареи от угла поворота солнечных батарей к источнику света при разных параметрах нагрузки.

*
*
Цена: по запросу
*
