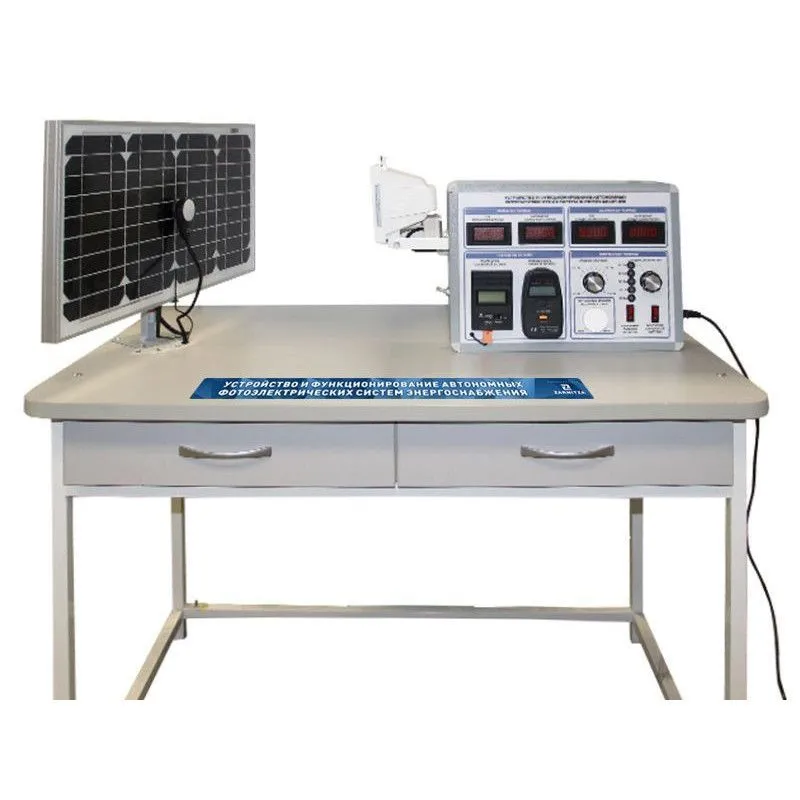

Стенд "Устройство и функционирование автономных фотоэлектрических систем энергоснабжения" УП5372

Стенд "Устройство и функционирование автономных фотоэлектрических систем энергоснабжения" УП5372

Стенд "Устройство и функционирование автономных фотоэлектрических систем энергоснабжения" представляет собой стенд настольного исполнения и позволяет: управлять скоростью воздушного потока и измерять его; изменять уровень освещенности рабочей площади солнечной панели и измерять его; измерять температуру как воздушного потока, так и солнечной панели; измерять вырабатываемое напряжение и получать значения токов при различных типах нагрузок.

Стенд редназначен для проведения лабораторно-практических работ по изучению принципов действия, устройства и основных характеристик солнечных батарей, принципов построения и режимов функционирования автономных фотоэлектрических систем энергоснабжения. Позволяет исследовать характеристики солнечной батареи, получить зависимость выходного напряжения солнечной батареи от температуры, рассмотреть зависимость выходного напряжения солнечной батареи от угла поворота солнечных батарей к источнику света, изучить основные режимы работы солнечной фотоэлектрической системы электроснабжения в зависимости от интенсивности падающего излучения и мощности нагрузки.


Артикул УП5372
Габариты: 1100 х 700 х 1220 мм
Масса: не более 20 кг
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 600 Вт

Базовая комплектация:

Солнечная панель на подставке

1

Лабораторный модуль

1

Аккумулятор

1

Лабораторный стол

1

Прибор измерения температуры солнечной батареи

1

Прибор измерения освещенности солнечной батареи

1

Запасная галогенная лампа

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:

  1. Комплект учебно-лабораторного оборудования "Устройство и функционирование автономных фотоэлектрических систем энергоснабжения".
  2. Лабораторный стол.
  3. Комплект соединительных проводов и кабелей.
  4. Запасная галогенная лампа.
  5. Паспорт изделия.
  6. Руководство по эксплуатации.
  7. Методические указания по проведению лабораторных работ.

Состав (основного изделия):

  • Солнечная панель на подставке.
  • Аккумулятор.
  • Контроллер заряда.
  • Регулируемый источник света.
  • Индикатор тока и напряжения солнечной батареи.
  • Индикатор тока и напряжения аккумуляторной батареи.
  • Прибор измерения температуры солнечной батареи.
  • Прибор измерения освещенности солнечной батареи.
  • Блок нагрузок.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Исследование характеристик солнечной батареи при разных значениях сопротивления нагрузки и освещенности.
  2. Исследование зависимости выходного напряжения солнечной батареи от температуры при разных значениях сопротивления нагрузки.
  3. Исследование зависимости выходного напряжения солнечной батареи от угла поворота солнечных батарей к источнику света при разных значениях сопротивления нагрузки.
  4. Исследование основных режимов работы солнечной фотоэлектрической системы электроснабжения в зависимости от интенсивности падающего излучения и мощности нагрузки.

Комплект "Устройство и функционирование автономных фотоэлектрических систем энергоснабжения"

*
*
Цена: по запросу
*
